Muitas falhas de switch remontam ao design da PCB, enão ao switch em si. Aqui estão os pontos-chave para acertar.

1. Pegada: sempre siga a folha de dados

SMD:

· Comprimento da almofada = comprimento do pino + 0,3-0,5mm

· Largura da almofada = largura do pino + 0,2-0,3 mm

· Interruptores miniatura (3×2mm): tolerância ±0,05 mm

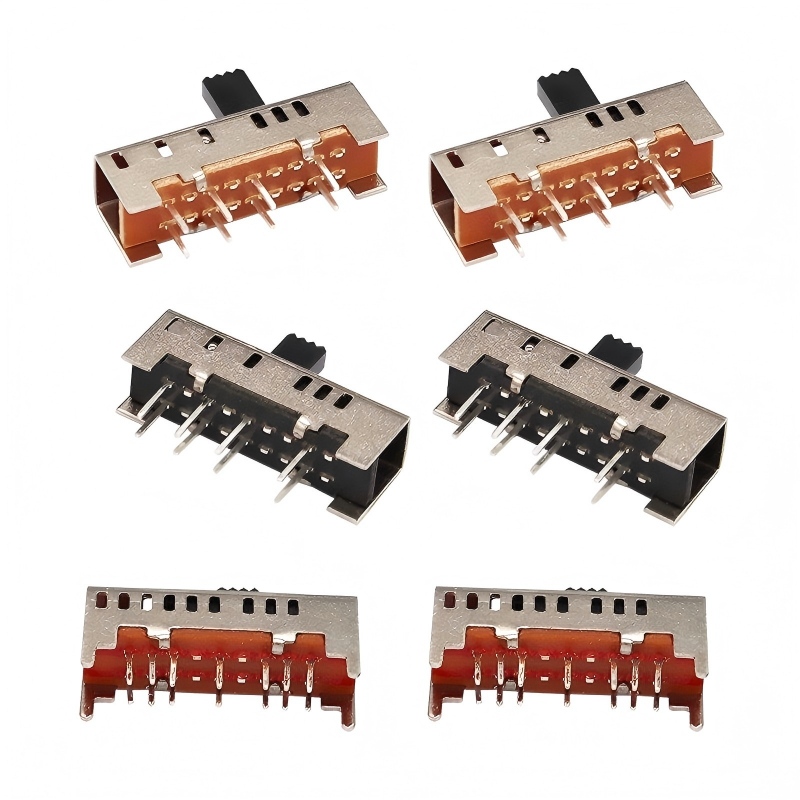

MERGULHO:

· Diâmetro do furo = diâmetro do pino + 0,2-0,3 mm

Erros comuns: Almofadas muito pequenas (solda fraca), muito grande (desvios de mudança), espaçamento errado (mau contato).

2. Layout: a localização é importante

· Coloquena borda do PCB para fácil operação

· Mantenha 3-Espaço livre de 5 mm ao redor do interruptor (sem componentes mais altos)

· Fique longe de fontes de calor (≥10mm de transistores de potência, resistores)

· Fique longe de zonas de estresse (≥5mm das bordas, ≥10mm dos furos dos parafusos)

· Adicionar serigrafia: ON/OFF, seta de direção, posição marcações

3. Roteamento: A Zona Proibida

NÃO roteie rastros sob o corpo do switch -- risco de curto-circuito, danos por vibração ou interferência mecânica.

· Linhas de sinal: mantenha-se curta, use rastreamentos de proteção se for sensível

· Linhas de energia: a largura deve suportar a corrente (1 mm ≈ 1-2A para 1 onça de cobre)

· Para alta corrente (>1A): aumentar a área de cobre, adicionar vias térmicas

4. Dicas de processo

SMD (refluxo):

· Pico ≤260°C, tempo acima de 250°C ≤10 segundos

· Deve usar alta-interruptores de temperatura (Material LCP,não PA66)

MERGULHO (onda):

· Temperatura de solda 250-260°C, tempo de contato 2-4 segundos

Pontos de teste: Reserva 0,8-Furos de 1,0 mm próximos aos pinos para testes de produção.

5. Lista de verificação rápida

· Dimensões do bloco por folha de dados

· Interruptor SMD = alto-temperaturanominal

· Mudena borda da prancha, longe de zonas de calor e estresse

· Sem vestígios sob o corpo do interruptor

· Pontos de teste reservados

Um bom design de PCB torna uma boa troca melhor. Precisar de ajuda? Nós'estamos aqui.
