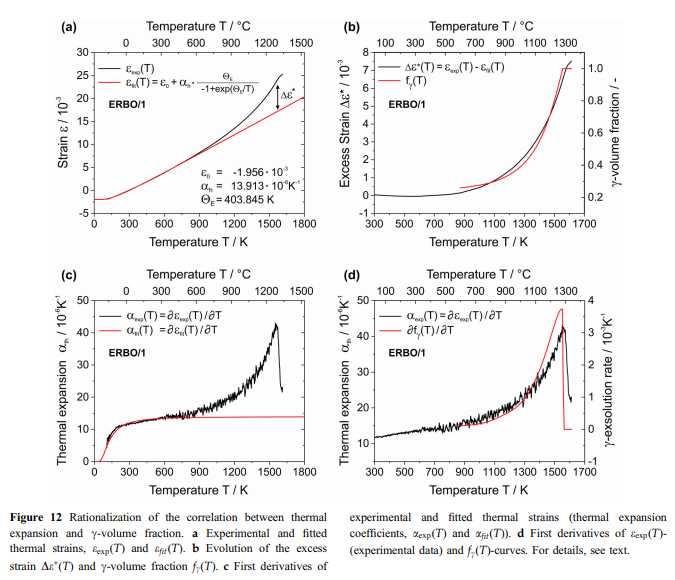

O modelo Einstein geralmente fornece uma boa aproximação da capacidade de calor e expansão térmica em temperaturas acima sobre ele/2. No caso das superalodas investigadasneste trabalho, o Einstein Abrovia descreve bem as cepas térmicas observadas e os coeficientes de expansão térmica até cerca de 800 k com ele variando entre 396 e 412 k (Fig. 12A c). No entanto, a temperaturas mais altas diferenças significativas ocorrem como expressona Fig. 12A pela tensão excessiva térmica, que representa a diferença entre a cepa térmica experimental EEXP (T) (curva preta) e a estirpe extrapolada (T) (curva vermelha, eq . 3) determinada ajustando um modelo Einstein para Eesp (t) abaixo de 800 K. Os experimentais da curva mais sofre uma mudança de inclinação, a qual pode ser melhor apreciada considerando a sua primeira aexp derivado (t), curva pretona Fig. 12c. Na Fig. 12b, DE (t) (curva preta) é apresentada juntamente com a evolução da fcração C-volume FC (T) (curva vermelha) como previsto pela Thermocalc. Pode ser visto claramente que as duas curvas mostram tendências semelhantes, o que é ainda mais evidente para as suas primeiras derivadas (Fig. 12d). Isto sugere fortemente que os temperatures, meio apóse Mudanças de inclinação das etcurves são detectadas, isto é, onde&101; O ATH (T)#curves mostram um pico afiado, representam temperaturas c-solvus. SIMI--LAR Efeitos foram relatados para as ligas Ternárias Ni-Fe-Al [54], CMSX&2 [55] e co-Based ligas [56, 57]. A Figura 13 ilustra esquematicamente como as expansões térmicas observadas experimentalmente podem ser racionalizadas. Numa primeira aproximação-order, pode-se supor que as expansões térmicas das duas fases isoladas seguem um modelo Einstein (EQ. 5). Diferentes parâmetros do modelo resultarno facto de que a elevadas temperaturas, o c-Phase (curva verde) atinge valores significativamente mais elevados do que o c-Phase (azul-curva). A linha vermelha ilustra esquematicamente os dados experimentais para uma superloy, que contém tanto fases (Fig. 3). A expansão térmica da fase c&-(altas fracções c&volume próximas a 70%) dominam para T \\ 800 K. A partir de cerca de 800 K, a dissolução gradual dos C&Cipitates e a- corresponding aumentona fracção de volume da cPhase (Fig. 12b) estão associados com um ajustamento das composições em equilíbrio químicas das duas fases. As alterações resultantesnas dimensões da célula unitária e as taxas de fracção C-C/Volume causam o pico afiado-na expansão térmica medida experimentalmente perto de Tsolvus (Figs. 7, 8, 12c e d). Cerca de 50% do excesso de estirpe de * mostradona Fig. 12A pode ser racionalizado pelo efeito decrescente da máfit de rede (estimativa para o Erbo15 e suas variantes: 5 9 10-3), que fornece contribuições adicionais para a cepa térmica. A parte restante de * provavelmente está relacionada a alterações das dimensões da célula unitária de ambos& fases relacionadas a um aumentona entropia configuracional. Além disso, a fracção de volume da cphase, que mostra um maior coeficiente de expansão térmica do que o cPhase, aumenta com o aumento-temperatura. Isto está de acordo com dados experimentais da literatura sobre a expansão térmica de c&e c-fases de cmsx-4 [-58] e em um pequeno passo&likena capacidade de calor em torno de cerca de 870 k em CMSX N4 relatou em [59].--
-with Aumentar a temperatura A densidade de vaga aumenta, como foi relatado para o Alno trabalho seminal de Simmons e Balluffi [60]. No entanto, esse efeito é geralmente muito pequeno e aumenta exponencialmente até//--&A temperatura de fusão do material. Não está relacionado com o pico afiado observadono Experimental Ath (T)-curves. Efeitos semelhantes foram relatados, por exemplo, para as transformações Order/DISORDERno CUAU [61] e AG3mg [62]. Os resultados de dilatometria da Fig. 8 e as previsões CALPHAD da Fig. 9 são combinadasna Fig. 14. As curvas de dilatometria exibem um máximo afiado da expansão térmica a temperaturas elevadas, o que para ERBO-1-C (1557 K), coincide com o c&solvustemperatura (1555 k) previsto por termocalc (Fig. 14a). No entanto, para todos os três como
cast Erbo15 variantes, os ATH (T)maxima são observados a temperaturas, que são cerca de 40 k maiores que as temperaturas csolvus previstas pela Thermocalc (Fig. 14b-D). Na Tabela 10, as temperaturas de pico das Figs. 7, 8 e 14 de todos os quatro ligas investigados são mostrados.
//
Numa Fig. 15, que compara onosso ERBO1 dados de expansão térmica (apresentado em vermelho) com resultados que foram publicadosna literatura. Os dados elásticos erbo
1 usamos até agora representam dados verdadeiros ATH (linha sólida vermelha), que foram obtidas conforme descritona seção experimental deste trabalho. Na Fig. 15, que mostram estes dados juntamente com os dados ath médios, que foram calculados utilizando 295 K, tal como a temperatura de referência de acordo com:Titulo do trabalho: Product manager
Departamento: Market Department
Telefone da empresa: +86 021-59150215
E-mail: Contate-Nos
Celular: +86 13817160919
Local na rede Internet: lanzhusuperalloy.ptb2bvip.com
Endereço: No. 2800 Caoxin Road, Xuhang Town, Jiading District, Shanghai
