Samples de 150 x 27 x 7 mm3of liga deníquel 718 liga foram fabricados utilizando um comum comercialmente disponível de liga deníquel 718 de fio para aplicações de soldadura (1,2 milímetros diâmetro). Uma cabeça de laser Precitec CoaxPrinter foi usado com um feixe de raios laser contínuo para criar um local anular voltada para o substrato, meio apóse O fio é coaxialmente alimentadono pool de fusão, permitindo depositar a camada de liga por camada. Potência do laser de 2,000 W, velocidade de varrimento de taxa de alimentação de 1,2 m/min e fio de 2 m/min foram usadas para a deposição de metal a laser e fio das amostras. Cada camada depositada é em média 1 ± 0,2 mm de altura. A fonte de laser é um IPG 10 kW Yb3+-dopado fi bre a laser sólido-State com um operating comprimento de onda de 1070nm. As amostras foram depositadasnuma atmosfera de gás inerte (Ar) ao longo de uma estratégia de varrimento bidireccional contínua usando um robô ABB IRB 6640-185. A estratégia de digitalização bidirecional consistena direção alternada de construção entre cada camada. As amostras foram cortadasno x-z plano, z sendo a direcção y edifício e a direcção de varrimento laser, e preparada para microscopia de electrões e de electrões volta \\ difraçãonscattered análise (EBSD) por polimento com respectivamente 3 e, em seguida, solução 1μmdiamond suspensão 0.5μmSilica (Ops). Essa análise foi realizada com 20 kV em uma Zeiss Gemini Sem500 equipada com um instrumento Oxford Symme Tente câmera para mapas de alta resolução. análise EBSD foram realizadas com um passo de 300nm para o mapeamento de macro, e passo 200nm para micro mapeamento.-

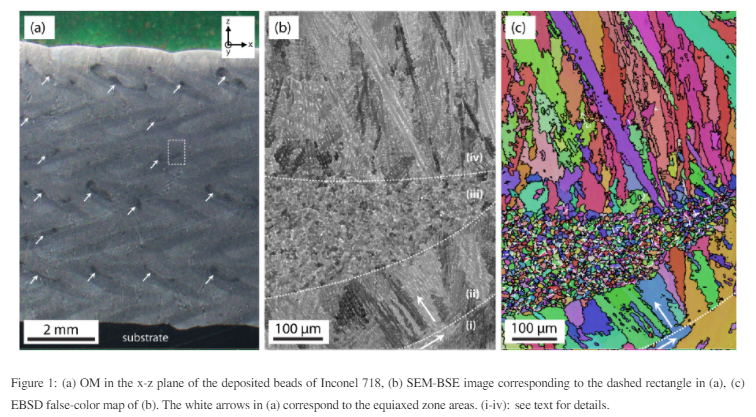

Figure 1 (a) mostra uma micrografia óptica (MO) em o xz avião, y sendo a direção de varredura a laser. A estrutura de grãos \"Zigzag\" macro scopic é típica da deposição bidirecional. Algumas áreas, indicadas por setas brancasna figura, aparece mais escura em contraste e correspondem às áreas da microestrutura definir equiaxiais. A fim de confirmar que os grãos são de fato equivocados enão girados dendritos colunares após o gradiente térmicono plano Y-z da piscina fundida, OM foram retiradosno plano Y-z contendo a direção de varredura (não mostrada). Os micrografias confirmam que os grãos finais são equivocados e surpreendentemente descobrimos que eles formam uma camada contínuana direção Y. Uma das zonas equívocas é mostrada em mais detalhesna figura 1 (b) em uma imagem sem-bse. A área corresponde ao retângulo tracejado brancona Figura 1 (a). Quatro zonas distintas podem ser observadas: (i) o N-1Layer em que direção de crescimento é indicada por uma flecha; (Ii) crescimento colunarna camada enésimo por epitaxia de camada den-1 wher-&101; A mudança de direção de crescimento é indicada com uma flecha branca; (iii) a transição colunar#To-equiaxed que leva a uma microestrutura equiaxida financeira; (iv) TRANSIÇÃO EQUIAXED-TO-Columnar em que o crescimento orientado leva a uma microestrutura colunar. A Figura 1 (c) é o Mapa Falso-Colour EBSD correspondente à Figura 1 (b) Wher-&101; As diferentes transições são claramente visíveis. Nesta figura, os limites de grãos gêmeos identificados são descritos com linhas brancas, onde#101; como grão aleatório&# BoundAries (GB) com uma desabilitação10 °. são mostrados com linhas pretas: os limites gêmeos são detectados apenasna zona equívoca. As distribuições do tamanho e orientação do grão foram obtidas a partir dos dados do EBSD e do grão. A tabela 1shows o tamanho médio de grão deduzido das medições do EBSD e da frequência dupla relativa.>

    <-para grãos colunares, o diâmetro mínimo de FERET foi escolhido para avaliar o tamanho do grão desde o seu comprimento pode variar signi fi cativamente dependendo do plano de observação. Os grãos colunares são largura ≈37 μmin e seu comprimento pode atingir centenas de micrômetros, ou até milímetros. A zona equiaxe mostra uma refeição significativa de grãos com um tamanho 5μm. Além disso, a frequência gêmea é de cerca de 1,3%na zona colunar, perto do valor em uma distribuição Mackenzie. Pelo contrário, é de cerca de 13%na zona equívoca, perto do valor relatado por Kutuldu et al.Quando 200 ppm IR é adicionado às ligas au-cu-ag em que um mecanismo denucleação ISRO-Mediated foi demonstrado. A fim de provar que este mecanismo denucleação é semelhante à identificação em ligas Al-Zn-CRand Au-Cu-AG-IR Ligas, várias relações de orientação
