As lâminas de turbinas

gas têm que resistir a condições severas, como temperaturas elevadas, altas forças centrífugas e oxidação. Hoje em dia, os métodos de solidificação direcional (DS) e cristal único (SX) são usados ​​para lançar as lâminas, porque os métodos convencionais de fundição criam superloys com propriedades insatisfatórias de alto-Temperature causadas pela estrutura de grãos equivocada. Superloys convencionalmente lançados falharamnos limites de grãos por causa da fadiga térmica, oxidação e fluência. Limites de grãos são lugares para iniciação de falhas. O alinhamento ou eliminação destes melhora a resistência à fluência e ductilidade a altas temperaturas. Lançar as lâminas de turbina é muito complicada. Simplificado, um molde é feito derramando uma cerâmica em torno de um modelo de cera da lâmina.





<><then O modelo de cera é removido e o molde é preenchido com o metal fundido. Solidificação direcional (DS) Os direcionais>

solidificação de superlocos foram introduzidosnos anos 60. Os limites de grãos estão alinhados paralelos à direção de solidificação que coincide com o eixo de estresse principal do componente. Uma estrutura final é produzida que consiste em grãos colunares com orientação001 na direção da carga aplicada depois. DS pás da turbina com o baixo módulo001 orientação paralela à direcção da carga aplicada

aumentar a resistência à fadiga térmica drasticamente em comparação com as lâminas de turbina convencionalmente expressos.





single Crystal (SX) Casting



O processo é mostradona Figura 32. A fundição de cristal único é executada em vácuo em um molde cerâmico pré-aquecido.

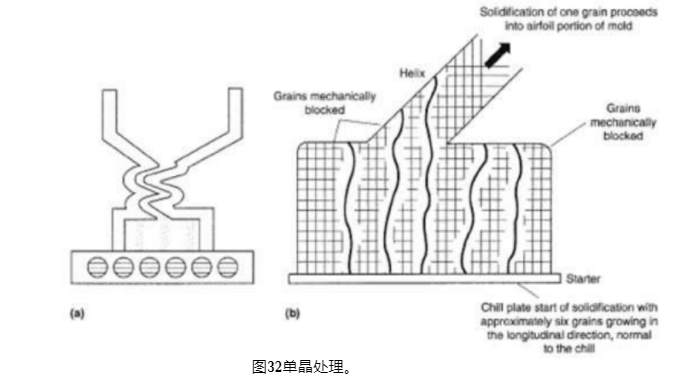

 figure 32 Processamento de cristal único.





--



Cuse do controlo de A solidificaçãono molde, o crescimento de todos os grãos pode ser inibido e, portanto, os limites de grãos são eliminados. O molde é solidificado a partir do fundo. No início da solidificação, os grãos têm uma estrutura colunar que é perpendicular ao gradiente térmico. Quando o canal helicoidal é atingido, todos os grãos colunares, exceto que se são impedidos de crescer. No final da hélice, um único cristal é produzido. Superloys de cristais únicos possuem melhores propriedades de alta

temperature do que superliga DS por causa da falha dos limites de grãos fortalecendo os solutos, como boro e zircônio. A falta desses elementos aumenta a temperatura incipiente de fusão da superloy e, portanto, as propriedades de altaTemperatura são melhoradas.

\\n \\n \\n \\n \\n \\n \\nMoreOver As ligas podem ser tratadas por calor em temperaturas mais elevadasna gama de 1240-1330 ° C. Esta maior calor \\n \\n \\n \\n \\ temperaturantreatment permite uma dissolução de todos G'e precipitados mais finos após o tratamento de envelhecimento. \\n \\n \\n \\n \\n.
