(1) Princípio de funcionamento

1) O princípio de funcionamento pode ser dividido em tipo de lâmina, tipo de volume e outras formas.

As bombas de palhetas, contando com a ação dinâmica do impulsor giratório sobre o líquido, transferem energia continuamente para o líquido, de modo que a energia cinética (principalmente) e a energia de pressão do líquido são aumentadas e, então, a energia cinética é convertida em energia de pressão através da câmara de pressão. Dividido em bomba centrífuga, bomba de fluxo axial, bomba de fluxo parcial e bomba de vórtice.

As bombas de deslocamento positivo, dependendo da mudança periódica do volume do espaço de trabalho vedado contendo o líquido, transferem energia para o líquido periodicamente, de modo que a pressão do líquido é aumentada para forçar o líquido a ser descarregado, e pode ser dividida em bombas alternativas de acordo com a forma de movimento do elemento de trabalho e bomba rotativa.

Outros tipos de bombas transferem energia em outras formas. Por exemplo, a bomba a jato depende da injeção de alta velocidade de fluido de trabalho para sugar o fluido a ser transportado para a bomba e misturá-lo para trocar o momento para transferir energia; a bomba de golpe de aríete usa parte da água que flui durante a frenagem para ser elevada a uma certa altura para transferir energia; a bomba eletromagnética faz O metal líquido energizado flui sob a ação da força eletromagnética para realizar o transporte. Além disso, as bombas também podem ser classificadas de acordo com a natureza, método de acionamento, estrutura e uso do líquido transportado.

2) Classificado pelo número de impulsores de trabalho

Bomba de estágio único: ou seja, há apenas um impulsor no eixo da bomba. Bomba de vários estágios: ou seja, há dois ou mais impulsores no eixo da bomba. Nesse momento, a altura manométrica total da bomba é a soma das cargas geradas por n impulsores.

3) Classificado pela pressão de trabalho

Bomba de baixa pressão: a pressão é inferior a 100 metros de coluna d'água; Bomba de média pressão: a pressão está entre 100 e 650 metros de coluna d'água; Bomba de alta pressão: a pressão é superior a 650 metros de coluna d'água. (Bomba centrífuga multiestágio pode atingir 2800m)

4) Classificado de acordo com a forma de entrada de água do impulsor

Bomba de entrada de lado único: também chamada de bomba de sucção simples, ou seja, possui apenas uma entrada de água no rotor; Bomba de entrada de dupla face: também chamada de bomba de dupla sucção, ou seja, possui uma entrada em ambos os lados do rotor. Sua taxa de fluxo é o dobro de uma bomba de sucção única, que pode ser considerada aproximadamente como dois impulsores de bomba de sucção única colocados juntos um contra o outro.

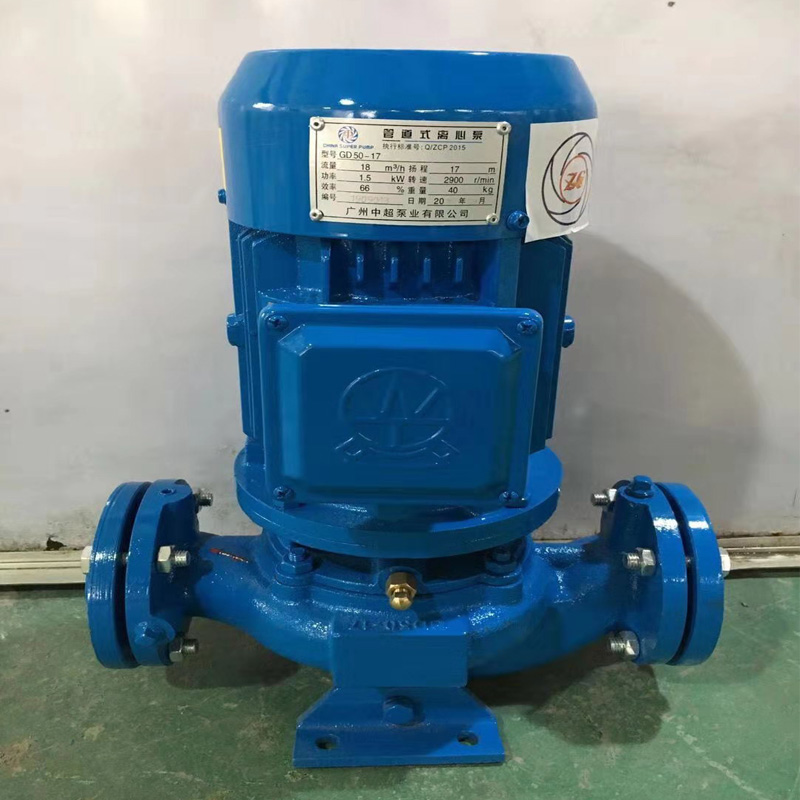

5) Classificada de acordo com a junta da caixa da bomba Bomba dividida horizontalmente: Há uma junta no plano horizontal passando pela linha do eixo. (A bomba dividida horizontal mais comum é uma bomba de dupla sucção) Bomba de superfície articular vertical: a superfície articular é perpendicular à linha do eixo. 6) Classificado pela posição do eixo da bomba Bomba horizontal: O eixo da bomba está na posição horizontal. Bomba vertical: O eixo da bomba está na posição vertical.

7) Classificado de acordo com a forma como a água do impulsor é conduzida para a câmara de extrusão

Bomba de voluta: Depois que a água sai do impulsor, ela entra diretamente na carcaça da bomba em forma de espiral. Bomba de palhetas guia: Depois que a água sai do impulsor, ela entra na palheta guia colocada fora dele e, em seguida, entra na próxima etapa ou flui para o tubo de saída. (Normalmente usado em bombas de múltiplos estágios e bombas de fluxo axial)

(2) Princípio de operação

Um impulsor composto por várias lâminas curvas é colocado em uma caixa de bomba com uma passagem em espiral. O impulsor é preso ao eixo da bomba, e o eixo da bomba é conectado ao motor, que pode ser acionado para girar pelo motor. A porta de sucção está localizada no centro da carcaça da bomba e está conectada ao tubo de sucção, e uma válvula de retenção está instalada na parte inferior do tubo de sucção. A lateral da caixa da bomba é a porta de descarga, que é conectada à tubulação de descarga e é equipada com uma válvula reguladora.

A razão pela qual as bombas centrífugas podem transportar líquidos depende principalmente da força centrífuga gerada pelos impulsores rotativos de alta velocidade, por isso são chamadas de bombas centrífugas.
