Secondary Gama Prime

entradas de calorIncreased, em termos de temperatura mais elevada que derrama temperatura e molde, em resultado de partícula reduzida

size de primordial gama secundário. Onível de vácuo e onúmero de camadas de casca afecta a morfologia de

a privilegiada gama secundário para um menor grau\\.morfologiaO dos controlos principais gama secundário

O propriedades de temperatura elevada do Ni \\ superligasnbase e, portanto, o conhecimento do efeito das variáveis ​​-

processing sobre a morfologia do primeiro gama secundária parece ser bastante importante.

Fluidity

Enquanto literatura adequada está disponível referente ao efeito de vários elementos de ligana estrutura e

\\ propriedadesnmechanical de investimento fundido Ni

base superligas, há dificilmente qualquer informação sobre a fluidez, o que

-é uma das mais importantes características da carcaça de Ni

base superligas expressos em conchas de investimento.

-Woulds e Benson

 reported que Nibase superligas alta temperatura de vazamento (1550 °-C), em comparaçãoto molde temperatura de pré-aquecimento (1100

°C), gera calor adicional e para fora instantâneaRA que se torna-trappedno molde e cria “não

fill \"áreas.-

 noticed que aumentou os revestimentos de casca de investimento reduziu a permeabilidade da parede do molde,

\\ Reação químicanpromotada de metal fundido com ar aprisionado e consequentemente aumentou a tensão superficial e a fluidez

-

\\. Vácuo foi encontrado para auxiliar a fluidez do Ni

base superligas quer reduzindo a pressão de retorno/

inside o molde e

em eliminação da reacção de oxigénio com elementos reactivosna composição da liga e, assim,reducing a tensão superficial da liga fundida

\\.

-Fluidity de PK24 (IN

100) liga foi encontrado para ser bastante satisfatório. variáveis ​​de processamento individuais do

affect a fluidez, mas o efeito combinado de dois ou mais variáveis ​​de fluidez é muito mais pronunciada.

Embora todas as variáveis ​​de fundição exercer influência sobre a fluidez, o efeito máximo é imposta por vazamento

temperature e molde temperatura. Realizando fluidez satisfatória por meio de combinações judiciosa do

processing variáveis ​​tem provado ser uma possibilidade distinta\\.

new TRENDS

14.2.

&#traditionally, o recurso de investimento tem sido o processo de fabrico de escolha para certos tipos de peças fundidas.

ignoringno momento as aplicações, onde

101; fundição de precisão é usado para obter material específico

properties, os usuários escolher a carcaça de investimento como um processo de fabricação baseada principalmente em duas variáveis.

A primeira variável é a complexidade da geometria. Para fins desta discussão, podemos definir geométricos

complexity como recursos que aumentam a dificuldade de fabricação, como subcutores, paredes finas, aumentadas

accuracy, etc., é escolhido quando a geometria da peça de fundição é mais complexa que pode ser

easily criado por outros métodos de moldagem tais como a areia de fundição, vazamento de fundição ou molde permanente. Se um casting

would requerem múltiplosnúcleos para ser areia fundido ou múltiplas ações ferramenta a ser fundido, em seguida, a carcaça de investimento é

considered.

A segunda variável é o volume de produção. Se o volume for muito baixo, o custo amortizado de padrão de cera ferramentas

will provável fazer o elenco mais caro do que uma peça usinada ou soldagens. Carcaça de investimento é de apenasconsidered quando o volume é alto o suficiente para que o custo de lançar gotas abaixo da maioria de peças usinadas ou

weldments

.

-Rapid prototipagem tecnologias: 1- Stereo Litografia (SLA).

4-fused modeling de deposição (FDM). 2-

- Pl5-Selective Laser Sintering (SLS).

3

 Solid terra de cura (SCG).

6direct sintering laser de metal (DMLs). figure 42

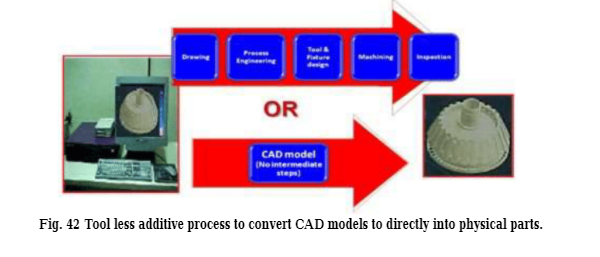

shows que a tecnologia de prototipagem rápida (RP) economiza tempo, especialmente para padrões complexos mostrados em fig. 43

, através do uso de modelos CAD.

figures 44 e 45

show o molde do silicone e o teste padrão do protótipo de cera para

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
