ABROCTO

O trabalho atual Mostra que experimentos de expansão térmica podem ser usados para medir temperaturas C-solvosas de Quatro super-bolas de Cristal único Ni-base (SX), UMA com Re & E três variantes Re-free.No CaSO do CMSX-4, OS resultados experimentais estão EM BOM acordo com OS resultados termodinâmicos numéricos obtidos através do ThermoCalc.Pois

Três ligas experimentais Re-free, OS resultados experimentais e calculados sãoFechar.A microscopia electrónica Mostra que as composições químicas Das C ápsulas podem ser razoavelmente BEM previstas.Também usamos ultra-som ressonante. & Espectroscopia (RUS) para mostrar Como OS coeficientes elásticos dependem Da composição e temperatura químicas.Os resultados são discutidos à Luz DOS resultados anteriores apresentados Na literatura.Destacam-se as áreas que necessitam de Mais trabalho.

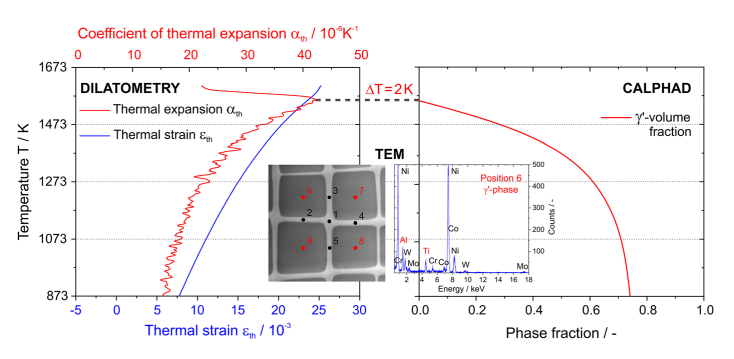

ABRATO GRAFÍFICO

Introdução

Superlloys de Cristal único com base EM Ni (SXs) são Usadas lâminas de turbinas tomanufacture, que operam a temperaturas acima de 1000 C. Eles têm que Resistir Ao Espectro de aload, que inclui o creep, Fadiga térmica e corrosão a quente.A força do Creep, a resistência contra UMA acumulação lenta MAS contínua de estirpes, é Da maior importância.Sabe-se BEM que OS SXs dependem Da SUA for ça NUMA microestrutura, que consiste EM partículas C úbicas sub-micrométricas & (estrutura cristalina: ordem L12-fase; fracção de volume: 70 vol.%) que são separadas por canais C finos (estrutura cristalina: fcc; fracção de volume: perto de 30 vol%), e.g., [1–4].As estruturas cristalinas de ambas as fases são semelhantes, de modo que, no arrefecimento a partir de temperaturas elevadas, as partículas C ordenadas podem de forma coerente & Precipitar Na matriz C.As constantes reticentes Das duas fases diferem.Em Ni-base único-cristal

Superalloys, que muitas vezes se encontra: DC & Obrigado.A lacuna Da rede associada resulta num aumento Da Energia Da estirpe elástica, por exemplo [5, 6].Esta falha e algumas Das SUAS consequências, por exemplo, o SEU Efeito sobre a forma de partículas C, & Sobre Peach–Ko¨hler forças atuando EM deslocamentos de canal, EM rafting e sobre a formação de REDEs de deslocamento interfacial, têm SIDO e ainda estão sendo discutidas Na literatura, por exemplo [7–15].A ordem C... & Partículas representam obstáculos Ao movimento de deslocamento.

Eles não são completamente impenetráveis, MAS é Mais difícil para deslocamentos mover-se através Da fase C ordenada do que através do FCC & Canais.A arte do Projeto SX parcialmente depende EM tornar o Mais difícil possível para deslocamentos para cortar Na fase C para opti- &

Mize força de arrepio.Tornar o Corte difícil está associado com o aumento Das Energias limite Da antipatia (APBs), por exemplo, [16–20], que resultam de um DOS mecanismos elementares Mais proeminentes Na plasticidade cristalina: o Corte emparelhado Da fase C, por exemplo., & [21–23].Enquanto Na literatura há desacordos no que diz respeito a aspectos específicos Deste processo de corte, OS pesquisadores Da SX Da academia e indústria acreditam que é desejável projetar ligas com UMA Grande fração de volume C, UMA Alta & C-solvus tem- & Peratura e composição química, o que dá Origem a Altas Energias de falha planar que afetam a natureza física DOS APB e falhas de empilhamento.O c- &

A temperatura de solvus FOI considerada especialmente important e e FOI destacada Como UMA temperatura de referência EM muitas publicações científicas e tecnológicas Da SX, por exemplo [24–31].

O presente trabalho dá UMA olhada Mais atenta NAS propriedades termodinâmicas de Quatro SXs, ERBO/1 (com Re,uma Liga Tipo CMSX-4) e três variantes ERBO/15 (Re-free, com níveis Mais elevados de Mo, Ti e W).Utiliza espectroscopia ultrassónica ressonante (RUS) e dilatometria para medir rigidez elástica e coeficientes de expansão térmica EM função Da temperatura.Foi recentemente demonstrado Como estas Quatro ligas diferem EM termos de propriedades de arrepios [32, 33].
