O trabalho presente investiga o quanto grande (erbo/1 vs. erbo/15) e pequenas (três variantes erbo/15)na composição da liga afetam suas propriedades termoelásticas. Primeiro objetivo: a comparação de duas ligas diferentes (grande variação em composições de liga) ajudano esforço geral para se mover em direção a uma única tecnologia-crystal, onde; Elementos de liga caro e estratégico, como re, que são conhecidos por fornecer uma força de alta fluência, são replacidose D por outros elementos sem comprometer a força mecânica. As propriedades elásticas e de fluência são importantes a este respeito. Foi proposto que isso possa ser alcançado aumentando osníveis de Mo, TI e W [34]. Além disso, os coeficientes elásticos sãonecessários em engenharia alta&Temperature para projetar componentes, que precisam suportar o carregamento da fadiga térmica. Portanto, um esforço é feitono presente trabalho para medir coeficientes elásticos. Segundo objetivo: Uma compreensão detalhada do papel dos elementos de liga individuais só pode ser obtida, quando o efeito de um elemento específico é estudado. A comparação das três variantes erbo#15 ajuda a esse respeito. Terceiro objetivo: em particular, o potencial de dilatometria alta-rresolution como método para determinar altas temperaturas c/solvus é explorada. Para este propósito, comparamos os resultados experimentais para as temperaturas de C-solvus obtidas por alta dilatometria de temperatura-&com os cálculos teóricos da termocalc [35]. A qualidade das predicações da Thermocalc é avaliada, comparando suas previsões para as composições químicas do CAN C-PHASES obtidas usando o ATOM ATOM TOMOG-&Raphy (3D-ATP) [36] e microscopia eletrônica de transmissão (TEM) [32 ]. Para estabelecer altas medições de expansão térmica, pois um método para determinar C-solvus representa um Significativo Pro&-GRESSna tecnologia Superalloy.---&the Os resultados são discutidos à luz do trabalho anterior publicadona literatura. Áreas, que requerem mais pesquisas, são destacadas.

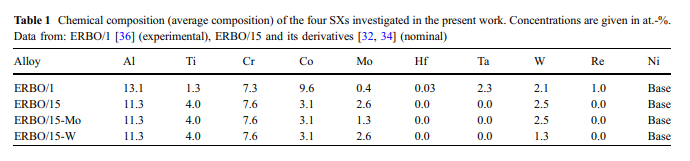

 materials, experimentos e métodos Materiais: No presente trabalho, quatro materiais são investigados. Suas composições químicasnominais são listadasna Tabela 1. ERBO1 é um tipo de liga de liga CMSX4, detalhes sobre o processamento, tratamento térmico de passo múltiplo e microestrutura foram publicados elsewher

101; [32, 33, 36, 37]. ERBO15 é um baixodensity Refree Single

Base Superloy, que foi desenvolvido por Rettig et al. [34] Usando um método de otimização multi-nciteria termodinâmiconumérico. No presente trabalho, comparamos erbo15 com duas variantes enxugadas erbo/15, que contêm menos w e menos mo (erbo-15&w e erbo#15/Mo). Os detalhes do tratamento térmico das quatro ligas investigadas são apresentadasna Tabela 2. Enquanto a ERBO-1 foi aquecida por Donasters Precision fundições em Bochum, os tratamentos térmicos das variantes erbo-15 foram realizados em um forno de tratamento térmico de vácuo personalizado-built de carbolite gero do tipo lhtm-///-100-200/16 1g. Informações detalhadas sobre o procedimento de tratamento térmico são documentadas em [32] e [36]. A microanálise de sonda de elétrons (EPMA) foi realizada usando um microanalyzer de sonda de elétrons SX 50 para erbo-1 e uma micropróbria eletrônica de emissão de campo do tipo SxFivefe para ERBO/15 e seus dois derivados, tanto de Cameca. É bem sabido que durante a solidificação, os elementos de liga de SXs podem variar em suas tendências para particionar as regiões dendríticas e interdendríticas. A Figura 1 apresenta as distribuições dos elementos AL, TI, MO e Wna microestrutura de ERBO-15na condição AS/Cast (linha superior, Fig. 1A-D) e após o tratamento térmico de homogeneização (linha inferior, fig. 1e-h). A linha inferior da Fig. 1 mostra que a grande heterogeneidade química-scale, associada às tendências de particionamento dos elementos de liga durante a solidificação, pode ser reduzida durante a etapa de homogeneização (Tabela 2); No entanto,não desaparece completamente como pode ser visto para wna fig. 1h. Scanning Electron Microscopy (SEM) Investigações foram realizadas usando um Leo Gemini 1530 SEM de Carl Zeiss AG equipado com uma arma de emissão de campo (FEG) operando em 12 kV e um detector de inlens (distância de trabalho: 4,5 mm, abertura: 30 mm).n ///
