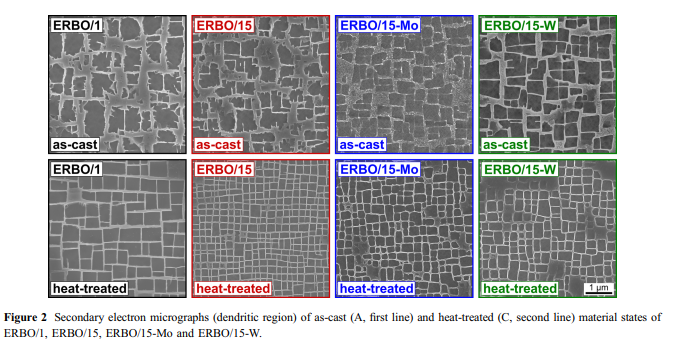

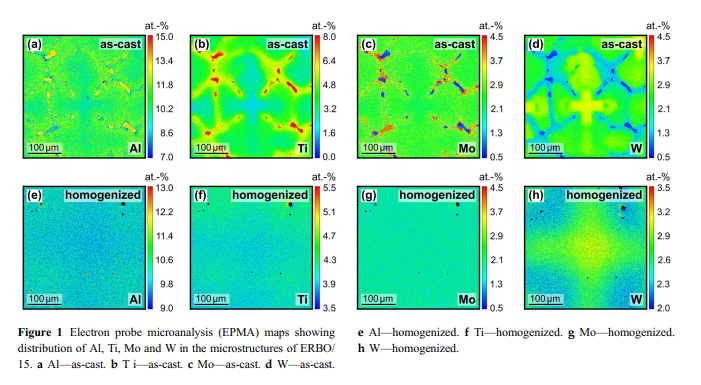

figure 2 apresenta micrografias SEM dos oito estados materiais, que foram consideradosno presente trabalho. Os quatro estados de materiais como-cast são apresentadosna linha superior da Fig. 2. Os estados de material totalmente aquecidos após o tratamento de envelhecimento secundário (Tabela 2) são mostradosna linha inferior da Fig. 2.-

A microscopia eletrônica N

TRansmission (TEM) foi usada para analisar a química local da liga das duas fasesnanc microestrutura. MET foi realizada usando um/JEOL JSM-6490 (por ERBO&1) e um F20 Tecnai G2 pela FEI (por ERBO-15 e seus derivados), ambos equipados com um operacional FEG a 200 kV e um sistema de análise EDAX. O procedimento, que foi usado para medir as composições de fasenas três variantes Erbo/15, é ilustradona Fig. 3. A imagemno meio da Fig. 3 mostra uma micrografia de haste tomada em uma direção @ [Direcção (contraste de feixe múltiplo). Os espectros EDX foram tomados em cinco posições c/channel (1-5, conforme indicado) enos centros dos quatro adjacentes c/particles (posições 6-9). Cada espectro EDX-foi registrado com um diâmetro de feixe de elétrons-10nm ao longo de um período de tempo de 60 s. As composições foram calculadas utilizando o algoritmo de edax. Os valores para as duas fases foram obtidos como as médias das medições de cinco canais (pontos de análise 1 a 5) e as quatro medições de partículas (pontos de análise 6 a 9). Exemplos de espectros de EDX para a cruz c&channel (em laranja, posição 1) e para o - upper direito cparticle (em verde, posição 7) são mostradosà esquerda e à direita diagramas conforme indicado.-&

for, usamos alguns dos resultados da composição local relatados por Parsa et al. [36], que foram obtidos por uma sonda de átomo de eletrodo local (Letm 3000X HR, instrumentos de cameca)no modo de tensão em uma temperatura de base de espécime de * 65 K.



 -=//

    Espectroscopia de ultra-somresonant (RUS): No presente trabalho, os coeficientes de rigidez elástica em função da temperatura foram determinados com a ajuda de espectroscopia de ultra-som ressonante (RUS), por exemplo, [38, 39]. Precisamente

100 [espécimes orientados cubóides de dimensões alvo de cerca de 8 9 7 x 6 mm3

336 mm3 foram obtidos através da combinação de orientação Laue com maquinagem de faísca erosão, tal como descrito em [40]. No presente trabalho, as medições de Rus foram tomadas para ERBO15 e suas variantes. Para comparação, os dados para ERBO1 foram retirados do trabalho de Demroia et al. [41]. Todas as dimensões do espécime são apresentadosna Tabela 3. Para todas as amostras testadasno presente trabalho, houve boa concordância entre as densidades geométricas QG (calculado a partir dos pesos e volumes de amostra) e as densidades determinadas pelo método de flutuação qB (Tabela 3). Boas qualidades de superfície foram estabelecidas por polimento de placas de moagem e diamante.

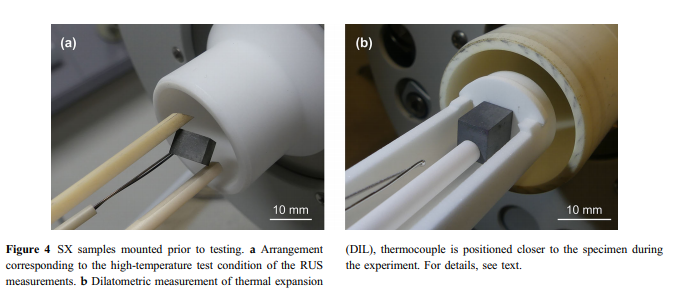

-Numa Fig. 4a, Na Fig. 4a, um típico espécime RUS é mostrado apertado entre duas hastes de cerâmica e o--\\ termopar NMasurementnas proximidades. Durante os experimentos, o termoparnão foi anexado ao espécime, mas muito próximo. Espécime e a parte relevante do termopar estavamna zona constante de temperatura do forno -//

Ffor A determinação experimental das freqüências de ressonância, amostras livremente vibrantes são empregadas. As frequências de ressonância experimentalmente obtidas estão relacionadas com os três coeficientes independentes de rigidez elástica C11, C12 e C44 do cristal pseudocubic [38, 39, 41]. Para coleta de dados, um aparelho RUs foi usado em house. O sistema consistia em um analisador de resposta de frequência (tipo FRA5087 de NF Corporation) em combinação com uma altaspeed

amplifier (tipo BA4825 de NF Corporation) para a geração de sinal e detecção. Os experimentos foram realizadosna faixa de temperatura de 100 a 673 K usando um forno Netzsch baixo

Temperature e um controlador de temperatura em cascata (Tipo 2704 da Eurotherm). Os espectros de ressonância das amostras foram registradosno intervalo de 150 a 1000 kHz. No caso de ERBO \\ N1, Demro¨der et al. [41] estudou as propriedades elásticas em 50 k degraus entre a temperatura ambiente e 1273 K. As variantes erbo \\ N15 do trabalho atual foram investigadas em 10 k degraus entre 100 e 673 k. \\n \\n \\n \\n \\n \\n \\n \\nn \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
