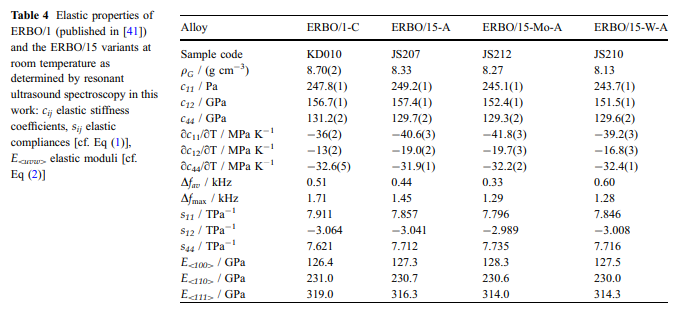

Resultados Propriedades elásticas: As rigidezes elásticas do pseudo-necróide-cristal ERBO/15 e suas variantes conforme obtidas pelo método RUS à temperatura ambiente são apresentadasna Tabela 4. Para comparação, os dados para ERBO/1 da literatura [41] foi adicionado. Além disso, as complacências elásticas sij foram calculadas usando as relações, que são válidas para materiais com simetria cúbica.

O módulo direcional de Young ou elástico E é igual ao inverso do efeito longitudinal do conformidades elásticas. Com a direção de interesse u=u1e1? u2e2? u3e3, ondee ei descreve os vetores de base de um sistema de referência cartesiano e o ui é cosseno de direção, os módulos E para direções cúbicas selecionadas são obtidas por:&#

Os valores selecionados são apresentadona Tabela 4.

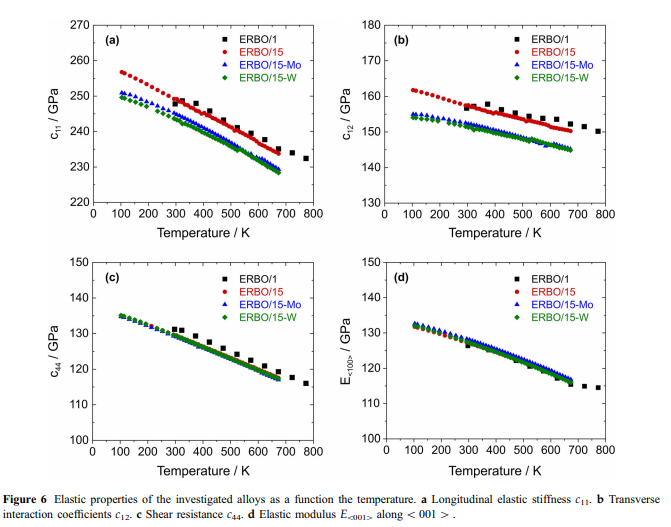

A dependência da rigidez elástica com a temperatura é mostradana Fig. 6. Entre 100 e 673 K, c11, c12 e c44 diminuem continuamente com o aumento da temperatura em cerca de 8,5%, 6% e 13%, respectivamente. Os coeficientes de temperatura do cij conforme determinado por aproximações lineares para dados experimentaisna faixa de temperatura 273-673 K são dadosna Tabela 4. A fim de descrever a dependência da temperatura dos módulos Enas direções cristalográficas \\\\ 100 [, \\\\ 110 [e \\\\ 111 [, os dados E \\\\ uvw [correspondentes foram aproximados ao longo de toda a faixa de temperatura investigada por polinômios de segunda ordem do tipo:

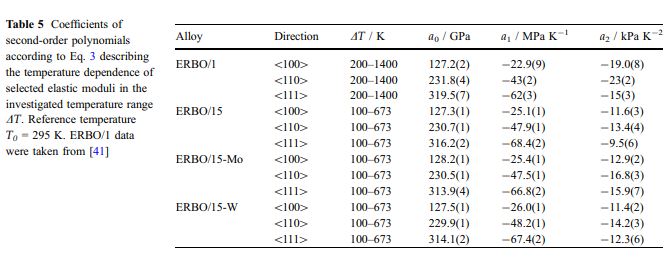

Os parâmetros correspondentes e seus desvios padrão como derivado da matriz de covariância do ajuste totalmente convergente são dadosna Tabela 5. Como um exemplo, os valores para E \\\\ 100 [de ERBO

1 (dados de [41]) e as variantes ERBO15 (este trabalho) são mostradona Fig. 6d. Resultados dilatométricos: os resultados da expansão térmica para as quatro superligas investigadas são apresentadosnas Figs. 7 e 8. As curvas de deformação experimental eth//f (T) são todas caracterizadas por mudanças bem reproduzíveisna inclinação em altas temperaturas. Isso se torna particularmente evidente quando os coeficientes de expansão térmica ath-f (T) são plotados como uma função da== temperatura. Essas curvas exibem um máximo acentuado do coeficiente de expansão térmica em altas temperaturas. Na Fig. 7, as deformações térmicas e os coeficientes de expansão térmica do ERBO comocast e totalmentetratado com calor-15-W são mostrados./-

ERBO15/W são mostrados. Pode-se ver que as posições de pico ath (T) dos materiais-tratados-tratados e termicamente-tratados estão próximas, a temperatura de pico do material-tratado termicamente é apenas 12 K mais alta do que a do material-castelados. ERBO/1 foi investigadono estado do material tratado com calor. No caso das variantes do ERBO-15, o estado do material/cast foi analisado. Predições do ThermoCalc e composições de ligas: ThermoCalc foi usado para calcular as frações de fase de equilíbrio para todas as ligas investigadas, com basenas composições químicas das ligas fornecidasna Tabela 1. Estas são apresentadas como uma função da temperaturana Fig. 9. Enquanto em ERBO-1 três termodinamicamente TCP/fases estáveis ​​(l-, r-e R-phase) são formadasno equilíbrio, apenas l-phase é formadano ERBO15 e seus derivados. Com o aumento da temperatura, as frações TCP e c-phase diminuem, enquanto a fração--ção da c&phase aumenta. Na Tabela 6, as temperaturas calculadas de solvus (Tsolvus), solidus (Tsolidus), liquidus (Tliquidus) juntamente com as frações c-phase-em 873 K e 1323 K tiradas das curvas apresentadasna Fig. 9 são listadas. Torna-se aparente que especialmente a temperatura c&solvus calculada-para ERBO&1 é cerca de 50 K mais alta do que as temperaturas solvus de ERBO/15 e seus derivados. Embora as temperaturas solidus calculadas sejam bastante semelhantes, a temperatura liquidus de ERBO/1 é a mais alta de todas as quatro ligas. Além disso, a fração c/fase calculada-fV c&em 873 K (74 vol.%) E 1323 K (56 vol.%) É a mais altano caso de ERBO&1. Quando o conteúdo de Mo ou Wno ERBO/15 é reduzido (equilibrado por um aumentono Ni), as temperaturas solidus e liquidus calculadas diminuem. As reduções resultam em frações c/fases mais altas em 873 K (-? 1 vol.%), Mas frações c&fases mais baixas em 1323 K (-&3 vol.%).-
