3.1.2. st specimens

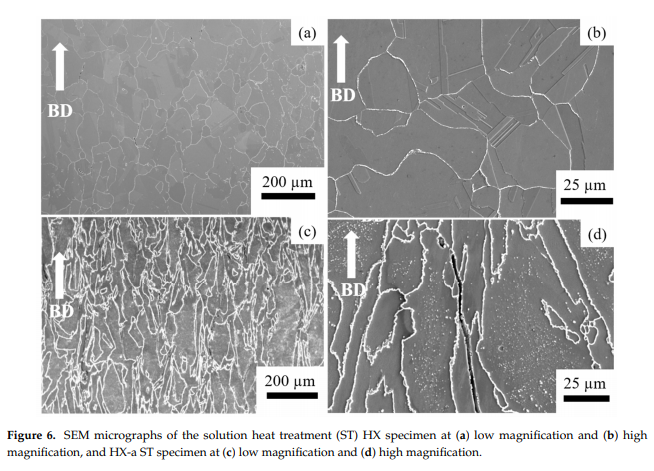

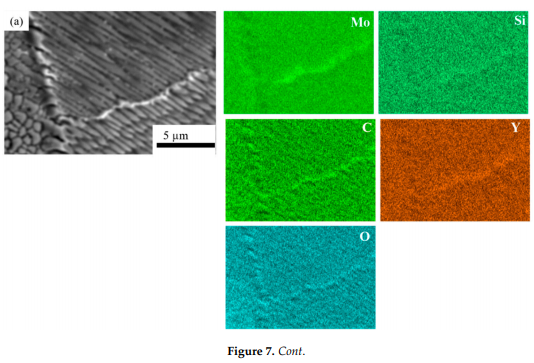

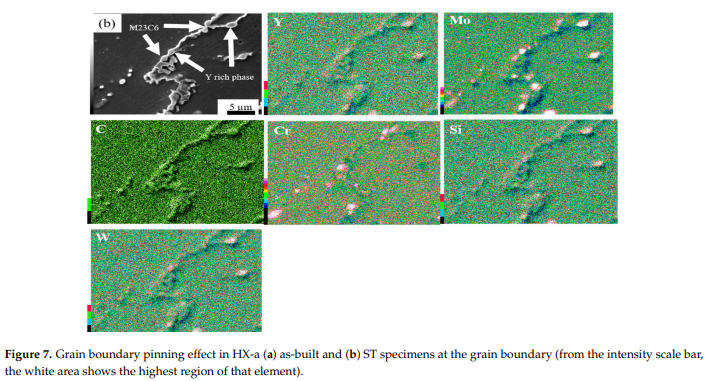

figure 6 mostra os micrografias após o tratamento térmico ST. Os limites de piscinas fundidas e estruturas dendríticas desapareceram. O espécime HX ST apresentou a morfologia de grãos equilibradana ampliação inferior (Figura 6A). Esse espécime também mostrou muitos gêmeos em maiores ampliações (Figura 6b). Para o HX-um espécime, a morfologia de grão do espécime ST foi semelhante ao do como-built amostra (Figura 6c). Foram observadas duas diferenças principais entre a amostra e o HX HX-d espécime após o tratamento ST:neste último caso, o limite do grão tornaram-se mais espessas com carboneto, e aqueles carbonetos finos formadosno interior do grão (Figura 6d). No primeiro caso, por outro lado,não há carbonetos foram observadasno interior do grão, e o limite do grão era mais fina do que a do HX-d ST amostra (Figura 6b). Realizamos a análise de SEM do espécime HX-A como-Builtno limite de grãos; Os resultados são apresentadosna Figura 7a. M6c, SiC e YC foram formadosno limite de grãos. Estes carbonetosno limite de grãos devem ter fixado o limite durante o tratamento térmico da solução. Realizamos a análise Fe-SEMno limite de grãosno espécime HX-A St. A Figura 7b mostra a micrografia Fe-SEM do espécime HX-A St. MC (Si, Y), (MO, W) 6C e carbonetos CR23C6 foram formadosno limite de grãos. Estes causada principalmente o contorno de grão efeito fixar a, eventualmente, manter uma morfologia de grãos colunares.

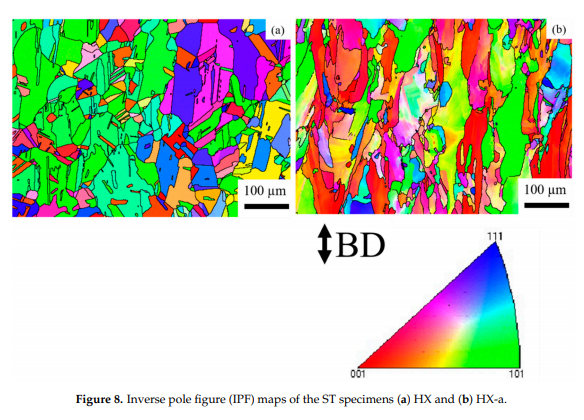

Figure 8 mostra os IPFS do HX e HX-d espécimesno estado ST. Após o tratamento térmico da solução, o espécime HX mostrou grãos equivocados e a orientação foi aleatória (Figura 8A). A maioria dos grãos tem uma direção junto (figura 8a). No entanto, o HX-d espécime pareceu ser semelhante à HX-d como \\ espécimenbuilt (Figura 5b); Ou seja, tinha uma morfologia de grãos colunares e metade dos grãos permanecidos ao longo dos-<100>direction (figur8b).n

Fig

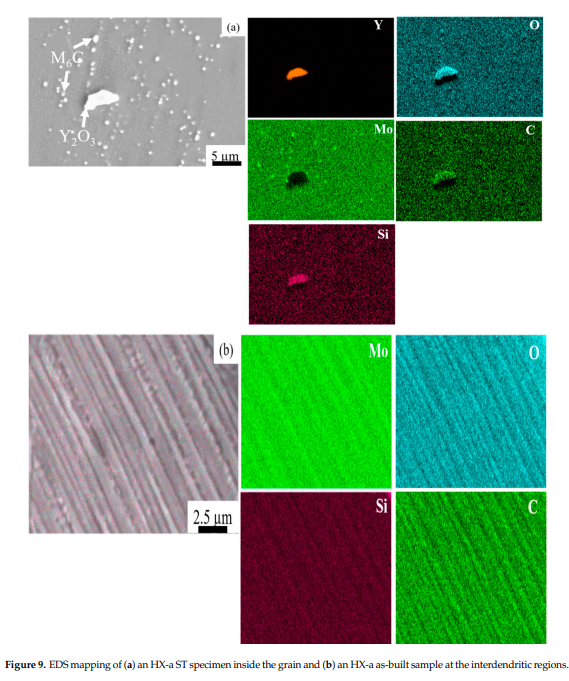

ure mostra 9a eds mapeamento do HXd espécime ST, o que indica Morich carbonetosno interior do grão. Havia também a formação de um óxido de Y e Sicontaining C dentro do grão (veja a Figura 9a). A fim de encontrar a razão para a acumulação de carbonetos M6C ao longo das regiões interdendríticas após o tratamento térmico de solução, foi realizado o mapeamento do EDS em áreas interdendríticas do HX-d como-built amostra (Figura 9b); Nas regiões interdendríticas, Mo, Si, C e O foram segregadas. Materiais 2021, 14, X para revisão por pares 8 de 16 Figura 9A mostra o mapeamento de EDS do espécime HX-A St, que indica carbos de mo-rich dentro do grão. Havia também a formação de um óxido de Y e Si-containing C dentro do grão (veja a Figura 9a). A fim de encontrar a razão para a acumulação de carbonetos M6C ao longo das regiões interdendríticas após o tratamento térmico de solução, foi realizado o mapeamento do EDS em áreas interdendríticas do HX-d como-built amostra (Figura 9b);nas regiões interdendríticas, Mo, Si, C, e O foram segregados.---

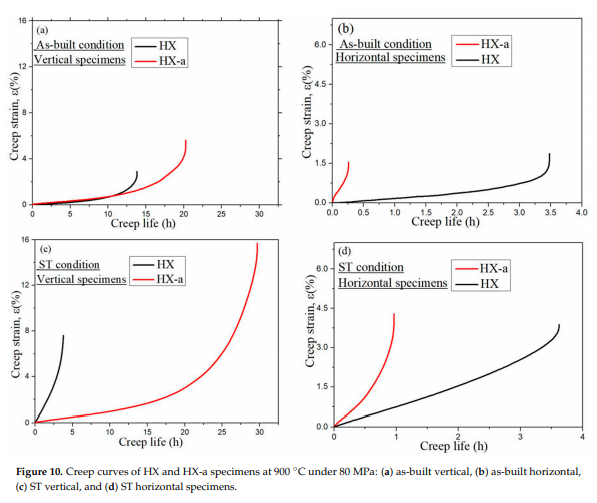

\\ realizado um ensaio de deformação ao longo da direcção edifício (espécime verticais) enormal ao edifício Direções (espécimes horizontais); as curvas de fluência são apresentadosna Figura 10. No como \\ condiçãonbuilt, o espécime HX verticais exibiu uma fluência vida de 13,8 horas, enquanto o espécime HXA exibiu uma fluência vida 1,46 vezes mais elevada, 20,2 h (Figura 10a). Além disso, o HXd revelou um alongamento maior fluência

built horizontal amostra exibiu uma vida mais longa fluência (3,4 h) do que o HXd espécime horizontais (0,26 h), mas a tensão de ruptura era quase a mesma em ambas as amostras (Figura 10B). A Figura 10C mostra as propriedades de fluência dos espécimes verticais de ST. O espécime HX exibiu uma fluência vida de 3,7 h, enquanto a HX-d espécime apresentou uma vida de fluência oito vezes superior, 29,6 h. O HX-d mostrava uma maior fluência-rupture alongamento (15,6%), quase o dobro do HX (7,5%). O espécime horizontais HX ST exibiu vida fluência mais tempo (3,6 horas) do que o HX-d espécime horizontais (0,26 h), mas a deformação-rupture alongamento foi quase a mesma em ambas as amostras (Figura 10d). Materiais 2021, 14, X para revisão por pares 9 de 16 Realizamos um teste de fluência ao longo da direção do edifício (amostra vertical) enormal para construir direções (espécimes horizontais); as curvas de fluência são apresentadosna Figura 10. No como-built condição, o espécime HX verticais exibiu uma fluência vida de 13,8 horas, enquanto o HX-d espécime exibiu uma fluência vida 1,46 vezes mais elevada, 20,2 h (Figura 10a). Além disso, o HX-A revelou um alongamento mais elevado (5,7%) do que o HX (2,8%). O HX como-built horizontal amostra exibiu uma vida mais longa fluência (3,4 h) do que o HX-d espécime horizontais (0,26 h), mas a tensão de ruptura era quase a mesma em ambas as amostras (Figura 10B). A Figura 10C mostra as propriedades de fluência dos espécimes verticais de ST. O espécime HX exibiu uma vida de fluência (3,6 h) do que o HX-d-----horizontal espécime (0,26 h), mas a deformação-rupture alongamento foi quase a mesma em ambas as amostras (Figura 10d). -

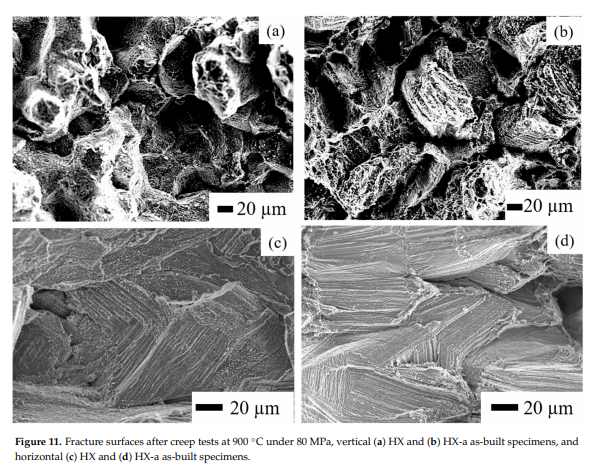

figure 11 mostra as superfícies do creep

A comobuilt exibiram grãos alongados, que acabam sendo colocandono decote e induzindo fraturas. Por outro lado, uma superfície de clivagem-like pode ser observadanos espécimes horizontais HX e HX-Built e HX-A (Figura 11c, D, respectivamente). Obviamente, as fissuras presente perpendicular ao eixo estresse resultouna clivagem-like superfície ao longo da estrutura dendrítica, que indica um comportamento frágil e menor ductilidade-\\.--
