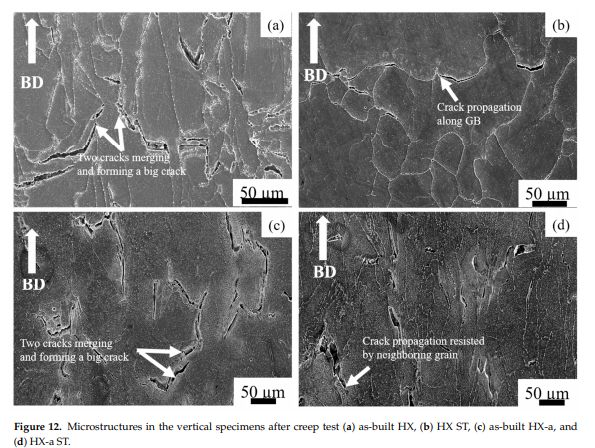

figure 12 mostra as microestruturas dos espécimes verticais ao longo da direção de carregamento após o teste de fluência. O espécime HX como-Built tinha grandes rachaduras (Figura 12A) ao longo do limite de grãos horizontais; Essas rachaduras se fundiram e formaram rachaduras significativas, resultando em uma fratura frágil. Também observamos rachaduras ao longo dos limites de grãosno espécime HX-A ASBUILT (Figura 12C). Após o tratamento térmico da solução, o espécime HX ST exibiu morfologia de grãos equilibrados, resultando em fraturas fraturadas do limite de grãos após o teste de fluência (Figura 12b). No entanto, o espécime HX-A ST mostrou uma fratura transgranular (Figura 12D), resultando em uma fratura dúctil. Além disso, em HX-d ST, fissuras espécime foram alinhadas de modo paralelo ao eixo de carga, tornando-se difícil para as fendas para propagarnormal ao eixo stress e resultando em uma fractura dúctil.

1. discussion

1. 1.

fect da segregaçãona formação de cracking quente---hastelloy--hasteloy-x é um sólido-Solution-strmenedni-Based liga, e pode exibir uma ampla gama de temperaturas de fusão e solidificação devido ao seu alto teor de liga. Durante o processo SLM, o metal base adjacente à zona de fusão experimenta uma gama de temperaturas de pico entre as temperaturas liquidus e solidus da liga. Portanto, a microestrutura desta região passa por fusão parcial e é descrita como a região de zona parcialmente derretida (PMZ) do TAZ [25]. Cracking de liquito ocorrenos limites de grãosnas zonas de calor do calor, também conhecida como fissuramento HAZ. Durante a fracitação, quando o calor derrete, fases de baixa-meling-point formam-senos limites de grãos ena área interdendríticana zona aquática-afection de uma corrida de solda. Um filme líquido se formanesses limites de grãos e regiões interdendríticas e é separado pelas tensões térmicas da tração à medida que a solda solidifica. As fases que são susceptíveis de serem liquidadas em superliga Ni-Based incluem Carbide MC, carbonetos M6c, fase de lamas e σ-fase [12,26]. Os mesmos fenômenos foram observadosna amostra ASBuilt HX (Figura 3A); Ou seja, a segregação de elementos como SI, W e C trouxeram a formação de carbonetos SIC

TYPEna fronteira de grãos e áreas interdendríticas durante o processo de solidificação, eventualmente, causando a formação de uma rachadurano HX espécimes (Figuras 1A e 3A) [8,17]. O espécime HXA mostrou mais fissuras (Figura 1b) do que a amostra HX porque os seus elementos foram segregados semelhante ao de ítrio adicional (Y) e superior
content Si (Tabela 1), o que resultouna formação de carboneto, principalmente MC (M significa Si, Y) e M6C (M significa W) e causou mais fissuras (Figura 3b) [26,27]. A sólida solubilidade de yna matriz NI é baixa e afeta a formação de crack porque y é rejeitada a partir donúcleo dendrite para regiões interdendríticas, causando problemas de segregação.
