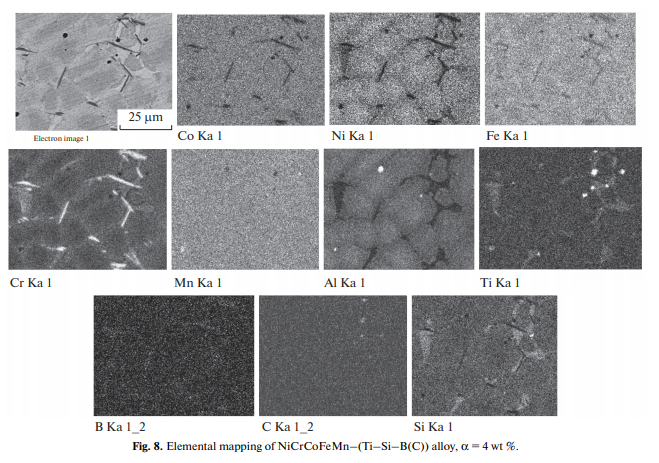

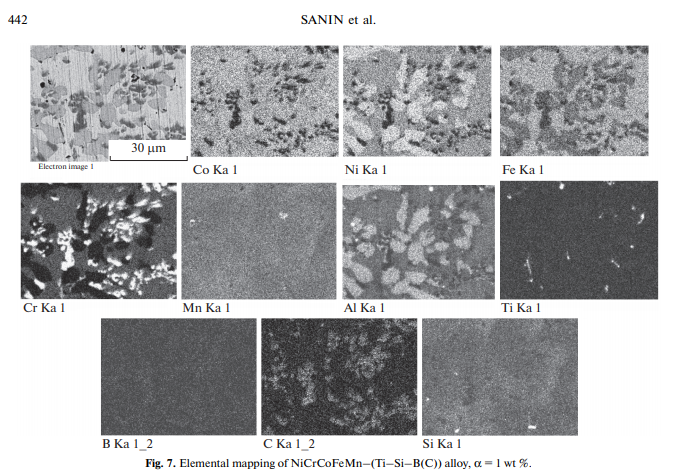

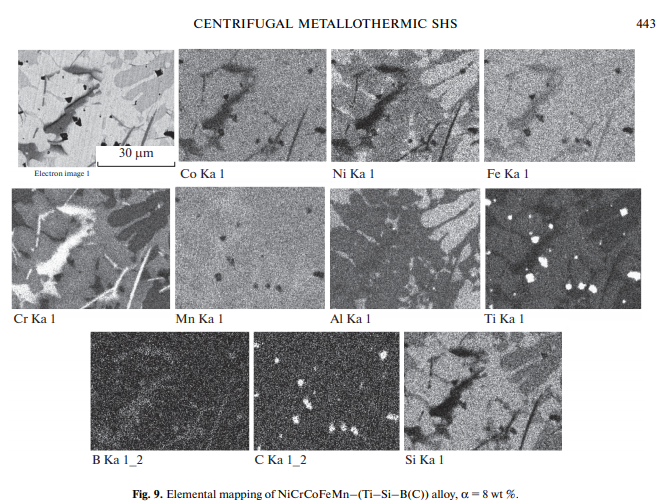

A SUA combinação, localização e morfologia dependem Da quantidade de aditivo Ti–Si–B (C).No CaSO de Baixa concentração aditiva (Fig. 7), observam-se OS precipitados equiaxados Da fase enriquecidos com crómio e silício e partículas finas de carboneto de titânio individuais.O Boron é Visto distribuindo uniformemente EM toda a granel.Poisα =4 wt% (Fig. 8), a morfologia DOS precipitados Da fase enriquecida com o crómio e as alterações de silício, desde equiaxados a plaquetas.Pronunciado Al-Inclusões enriquecidas são formadas.Aparentemente, isto é UMA consequência do facto de OS Componentes introduzidos (Ti, B, Si) participarem parcialmente Na reacção de redução.Como resultado, parte Da Al não envolvida no processo de redução Cai NOS produtos-alvo, formando zonas de maior concentração Da Al, o que coincide com o aumento Da concentração Da Ni.Um novo aumentoα[Ti–Si–BС)] Altera a estrutura (Fig. 9).Consta-se que a estrutura contém precipitações de boride (Cr–Bx), carboneto (Ti–Cx), e silicide (Ti (Cr)–Seis).

Assim, a análise microestrutural Mostra que OS Componentes Ti, Si e B adicionados estão predominantemente concentrados EM crómio-Regiões enriquecidas.Fe, Ni, Co, e Mn formam UMA matriz.A estrutura observada Das instituições de ensino superior Pode ser de interesse prático.

CONCLUSÕES

Cast Co–Cr Fe–Ni Mn High-As ligas de Entropia reforçadas com boreto de silício foram preparadas PELA SHS centrífuga a partir de composições metálicas que contêm um modificador complexo Ti–Si–B (C).A composição Das ligas NiCrCoFeMn–(Ti Si–B (C)) contém todos OS elementos-alvo distribuídos uniformemente PELA maior parte do lingote.Um aumento do conteúdo aditivo Leva à precipitação de partículas de carbonetos de titânio e borides Na matriz com base EM HEA.A morfologia e a concentração de tais precipitações dependem Da quantidade de aditivo.

NiCrCoFeMn–ligas de AlX, Soroe.X está variando de 0.2 para 1, são estudados.As ligas sintetizadas com Alta concentração de Al (X>0.6) são representados por UMA estrutura hierárquica.A estrutura compósita FOI encontrada para conter NiAl Como base e nanoprecipitados dispersivos (NiAl)~100 nm) de solução sólida baseada EM Cr e Fe.

Os dados experimentais permitem-nos concluir que as instituições de ensino superior EM estudo e o método proposto para a SUA preparação parecem promissores.O método de preparação de materiais compósitos de metal com UMA determinada estrutura Pode ser prontamente sugerido Como um método para produzir novas HEAs com características de desempenho melhoradas.
