O liga foi tratado com calor a três condições de têmpera diferentes:

i Solubilisation (S):. 965 ° C durante 1 hora, seguida por extinção com óleo.

ii Pico precipitação (P) envelhecimento:. A seguir ao tratamento de solubilização, 720 ºC durante 8 h seguido pelo tempo de arrefecimento 2 hno sentido de 620 ° C e, em seguida, 620 ºC durante 8 h e o ar de arrefecimento .

iii Overaging (o):.. após o pico de precipitação de envelhecimento, a 800 ºC durante 36 h, seguido por forno de arrefecimento

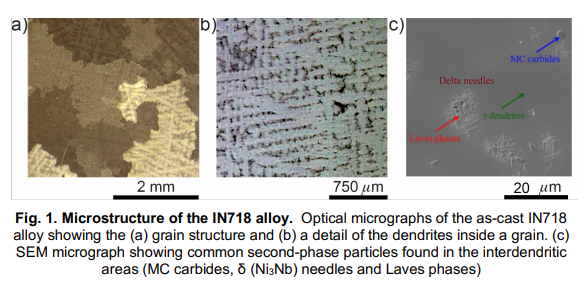

\\ micrografiasnOptical do elenco Inconel 718 liga são apresentadosna Fig. 1a e b. A microestrutura foi caracterizada por grandes grãos irregularesna faixa de tamanho do milímetro. Comonormalmente ocorre durante a solidificação, cada grão se desenvolve por crescimento dendrítico, deixando para trás as regiões interdendríticas decorados por partículas grosseiras segunda fase, principalmente δ (Ni3Nb), carbonetos MC e das fases de Laves, como mostradona figura 1c. As frações de volume dos carbais MC, as fases de lavagem e as agulhas δ foram de 1,3%, 0,6% e 4,4%, respectivamente. O espaçamento dendríticos secundário foi de 157? M ± 23? M.

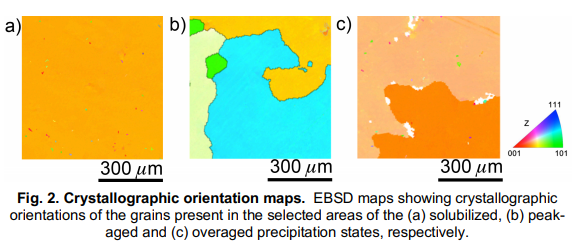

O em cada condição de têmpera, de tamanho 640 um x 640? M constituído um ou uma alguns grãos, como mostradona EBSD mapeia da Fig 2.a, b e c para o solubilizado, picoaged e estados de precipitação overaged, respectivamente, meio após-&101; o código de cor indica a direcção cristalográf ica da superfícienormal em cada caso.#

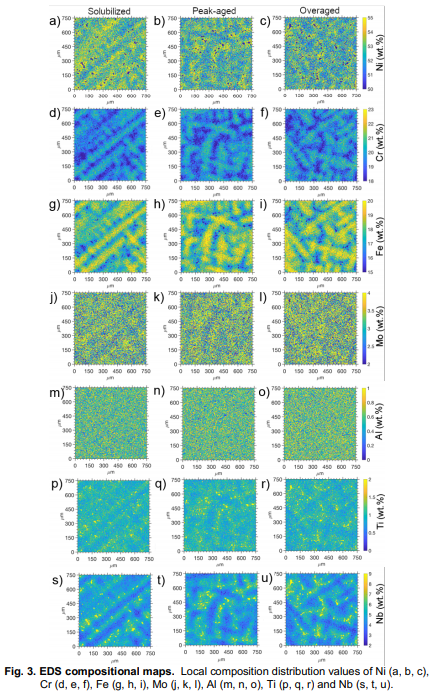

Devido para as diferentes taxas de difusão de cada elemento químico, segregações químicos estão previstos para o material vazadono dendrite escala. A Fig. 3 mostra os mapas composicionaisnas três áreas representativas para os sete elementos de liga mais importantes desta liga: Ni, CR, Fe, Mo, AL, TI e NB. Os mapas mostram que a NI apresentou uma ligeira segregação em relação aos espaços interdendríticos e que estava ausente das segundas partículas denfase encontradasnas áreas interdendríticas. Por outro lado, uma vez que a difusão de Cr e Fe é mais lenta do que outros elementos [7,8], eles tendem a ser localizadosnos dendritos região donúcleo. No caso de Mo e Al, seu conteúdo foi menor do que os outros elementos e foram distribuídos homogeneamente ao longo das diferentes características da microestrutura. Pelo contrário, Ti segregados fortemente às áreas interdendríticas, tomar partena formação das segundas fases partículas presentesnestas regiões, principalmente carbonetos MC. Finalmente, NB segregou para a região externa dos dendritos,na área interdendrítica e as segundas partículas denfase. Como um resultado disso, e apesar do teor médio de Nb foi de 5,1 wt.%, O teor de Nb donúcleo dendrite era tão baixa quanto 2 wt.%, Enquanto que osníveis de Nbnas regiões interdendríticas, para fora da segundaPhase partículas, atingiu 8% em peso.%. As fases de Laves e agulhas ô apareceu como ilhas contendo cerca de 25 p.% Nb. Não houve diferenças significativas em termos de segregação produto foram encontrados com a condição de têmpera, o que indica que as temperaturas e os temposnão foram altos ou o tempo suficiente, respectivamente, de forma a homogeneizar a composição química.---

Finalmente , os precipitadosna condição de pico envelhecido foram caracterizados por TEM. A matriz de liga compreende uma fase FCC, consistindo em uma solução sólida baseada em NI. A matriz é reforçada por ‘fase com composição Ni3 (Ti, Al) e um BCT‘um FCC intermetálico’de fase com a composição Ni3Nb formado durante o envelhecimento [9]. Fig.4 mostra MET imagens do espécimeno estado envelhecido pico em diferentes ampliações. Os precipitados de � '' exibem uma forma de disco alongada, onde os precipitados �

spheroidal 'partículas ensanduichar um '' discoshape precipitado também pode ser observada, como se mostrana Fig. 4b.&#--

2.2.PROPRIEDADES mECÂNICAS a dureza (H) e reduzido módulo de elasticidade (Er) mapeia para o solubilizado, pico

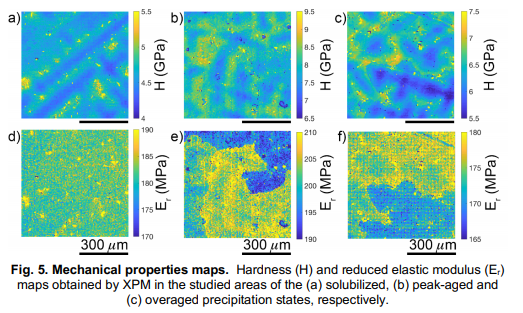

c e df, respectivamente. Os valores médios de dureza, sem considerar as partículas da segunda fase, foram 4,7, 7,8 e 6,2 GPA para o temperamento solubilizado, pico-aged e overed, respectivamente. No entanto, os valores de dureza mostraram um forte gradientena escala de dendrite, com menores valores dentro dosnúcleos dendríticos que tendem a aumentar para as regiões interdendríticas (Fig. 5.a-c). A diferença de dureza entre onúcleo de dendrite e a região interdendrítica----was tão alta quanto 2 GPA, dependendo da condição temperada. Além disso, as segundas fases localizadasnos espaços interdendríticas, principalmente carbonetos MC, apresentaram os maiores valores de dureza (até 30 GPa).
