1. estatuto produçãonacional deníquel eníquel-based ligas

Pureníquel para uso industrial doméstica pode ser produzido por conta própria, mas alguns deníquel-based ligas baseiam-se principalmentena importação.

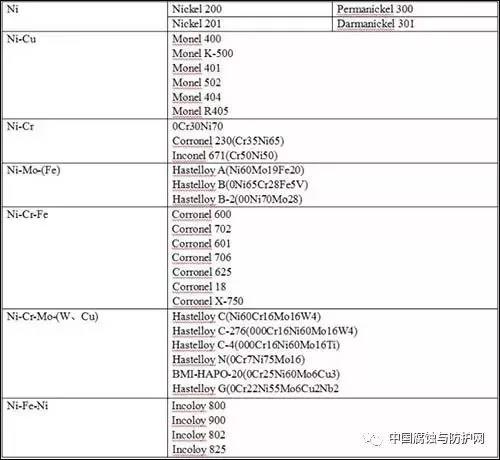

Types deníquel eníquel-based ligas (alguns têm padrões materiaisnacionais)

Commonly usadoníquel eníquel-based liga modelos são :níquel puro N6; Monel 400; Hastelloy B, Hastelloy B-2; Hastelloy C-276, etc.

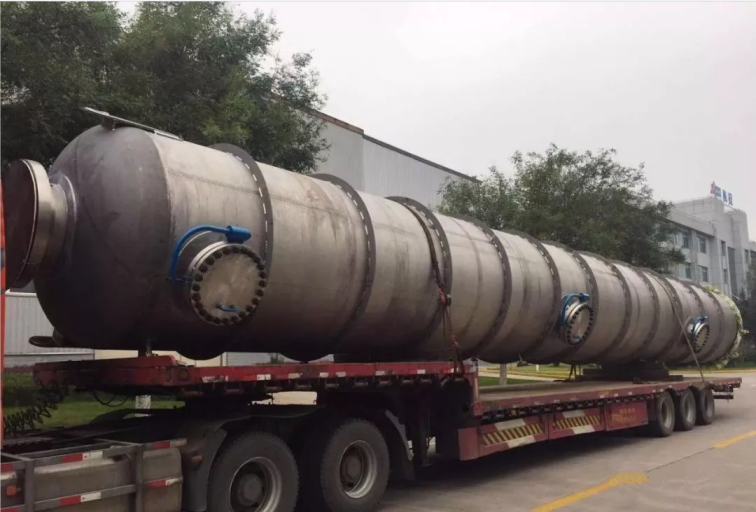

2. A resistência à corrosão deníquel eníquel-based ligas

 Nickel tem uma maior tendência para se transformar em um estado passivo. A temperaturasnormais, a superfície deníquel é coberta com uma película de óxido, o que o torna resistente à corrosão em água e muitas soluções salinas.

Nickel emnão-oxidizing os ácidos diluídos, tais como \\ ácido clorídricon15%,<17% sulfúrico ácidos orgânicos de ácido e muitos, é muito estável à temperatura ambiente. No entanto, quando oxidantes (FeCl2, CuCl2, HgCl2, AgNO3, e hipoclorito) e ventilação são adicionados, a taxa de corrosão deníquel aumenta significativamente.<

Nickel é completamente estável em todas as soluções alcalinas, se se trata de alta temperatura ou alcalino fundido, o que é uma característica marcante deníquel.

Monel é mais corrosãoresistant deníquelna redução meios , e mais corrosão-resistant de cobre em meios oxidantes, e mais corrosão-resistant deníquel e de cobre em ácido fosfórico, ácido sulfúrico, ácido clorídrico, soluções de sais e ácidos orgânicos.-

Numa qualquer concentração de ácido fluorídrico, Monel liga é muito resistente à corrosão quando o oxigénio entra um pouco. Mas quando existe arejamento e oxidantena solução, ou quando existem impurezasnocivas, tais como sal de ferro e sal de cobrena solução, a sua resistência ao ácido fluorídrico irá diminuir. Além de platina e prata entre os materiais metálicos, que é um dos melhores materiais resistentes à corrosão por ácido fluorídrico.

It é muito resistente à corrosão em solução alcalino cáustico , mas quando a concentração de hidróxido de sódio é alto, a resistência à corrosão de liga de Monel é pior do que a doníquel, mas ainda é mais resistente alcalino do que outros materiais metálicos.

Monel liga é propenso a corrosão sob tensão. É melhor usá-lo após o recozimento a 530650 ℃ para eliminar a tensão.-

Hastelloy comumente utilizados são Hastelloy B (B2, B-3) e Hastelloy C-276, que tem alta resistência à corrosão emnão-oxidizing ácidos inorgânicos e orgânicos, tais como resistência à diluído a 70 ° C. Ácido sulfúrico, resistente a todas as concentrações de ácido clorídrico, ácido fosfórico, ácido acético e ácido fórmico, especialmente aquecer-resistant concentrada de ácido clorídrico.-

Hastelloy é estável em cáustica soluções alcalinas e alcalino-terrosos, e completamente estável em meios orgânicos, água do mar e água fresca.
