Figure 2 mostra as imagens de SEM de AM IN625 sob quatro condições diferentes (Figura 2a, como-fabricated, Figura 2b, uma hora a 700 ◦C, Figura 2c, 24 h a 700 ◦C, e Figura 2D, uma hora a 800 ◦C), com as superfícies com imagem criada paralela à direcção de construção. A microestrutura dendrítica é visível em todas as quatro imagens. Uma análise EDS do espécime como-fabricated revela que as regiões interdendríticas são enriquecidos em Nb e Mo, e as regiões dendríticas são enriquecidos em Ni e Cr. Os efeitos de diferentes condições de tratamento térmico sobre as microestruturas são subtis, com um-hour tratamento térmico a 700 ◦C levando ànão há diferenças observáveis ​​visualmente sob as condições de medição. Em contraste, um tratamento de calor prolongado a 700 ◦C promove a formação de precipitados de uma morfologia de plaquetas perto das regiões interdendríticas. A morfologia desta fase é consistente com a observação prévia de fase δ, com anucleação da fase δ sendo mais favorável com uma concentração mais elevada de Nb e Mo [33].

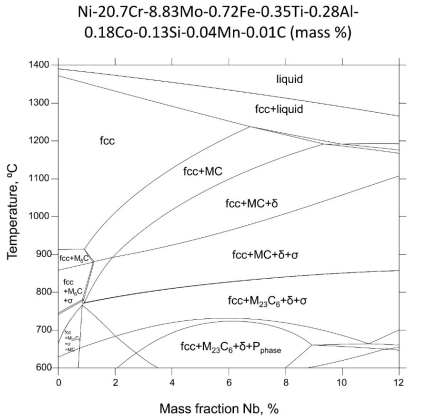

Figure secção de IN625 diagrama de fase 1. uma constante-State Nb isopleto construídas admitindo uma composição de Ni-20.7Cr-8.83Mo-0.72Fe-0.35Ti-0.28Al-0.18Co-0.13Si-0. 04Mn-0.01C (% em massa).

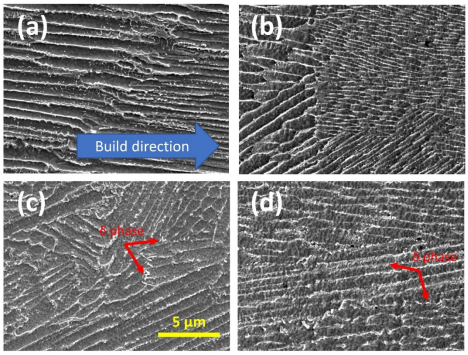

Figure 2. Microestrutura em AM IN625 sob quatro condições diferentes (um) como-fabricated, (b) após um um-hour calor tratamento a 700 ° C, (c) após um tratamento de 24 horas aquece-se a 700 ° C, e (d) após um um-hour tratamento térmico a 800 ° C. As superfícies fotografada são todas paralelas à direcção de construção. As setas vermelhas em (c, d) destacar a plaquetas δ precipitados de fase.

A um-hour tratamento térmico a 800 leva ◦C a uma alteração semelhante à microestrutura com a formação de precipitados da fase ô, como observadona Figura 2c (24 h a 700 ◦C). Fazemosnotar que, em ambos Figura 2c, d, os precipitados ô têm tamanhos comparáveis. A diferençana duração do tratamento térmico sugere que a cinética de precipitação das fases precipitados ô está muito acelerado a 800 ◦C, em comparação com 700 ◦C, o que é consistente com os diagramas TTT [33,36] anteriormente construídos para AM IN625. Este abrandamento do crescimento do precipitado pode ser significativo para \\ tratamento térmico alívionstress residual.neutrões anterior de difracção de experiências de tensão residual demonstrou que um-hour tratamento térmico a 870 ◦C [6] e dois-hour tratamento térmico a 800 ◦C [10] pode reduzir eficazmente tensões residuais até menos de 13% do inicial, como-fabricatedníveis. No entanto, um tratamento térmico a essas temperaturas cria uma condição termodinâmica favorável para a precipitação dos precipitados da fase õ. Em ambos os casos (uma hora a 870 ◦C e duas horas a 800 ◦C), a maior dimensão dos precipitados de fase ô tem um tamanhonominal comparável de ≈500nm [21,24]. Estas grandes precipitados crescer preferencialmentenas regiões interdendríticas e diminuir a ductilidade, tenacidade, e a resistência à corrosão de IN625 [37,38].-

Figure 3 mostra os dados in situ de DRX de AM IN625 adquiridas durante um hold isotérmica a 700 ◦C para 10,5 h. Os dados de DRX obtidos antes do tratamento por calor à temperatura ambiente sugere que o IN625no seu estado comofabricated tem uma fase de matriz FCC com uma constante de rede de (3,595 ± 0,002) Â, sem fases adicionais detectáveis. Vale a penanotar que as medições de XRD sincrotrão foram conduzidas com elevado fluxo e altamente penetrante X-rays usando um único-photon detector de contagem. Este meio da sensibilidade de medição que as fases de equilíbrio previstosno diagrama de fase quenão seja a fase de matriznão tem tempo suficiente para se formar em qualquer quantidade significativa durante a compilação. O monofásico como-fabricated matriz de fase representa o ponto do sólido subsequente-State- Phase transformatião de partida.

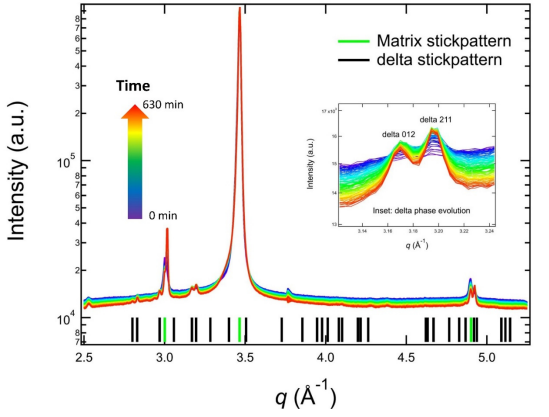

Figure 3. Em dados situ sincrotrão de DRX obtidos durante um tratamento de calor isotérmica de AM IN625 a 700 ◦C. Os programas de inserir a evolução do pico δ 012 e 211 δ pico. O tempo de aquisição de dados segue a escala de cores flechado. Os padrões da vara calculados correspondem a uma fase de matriz e uma fase de FCC δ ortorrômbica.

O em dados de DRX situ adquiridas durante o tratamento térmiconos permitem monitorizar a transformação de fase induzida termicamente. Como mostradona Figura 3, os dados de XRD evoluiu de forma contínua em 700 ◦C, com a característica principal é um aumento monotónico em intensidades de pico de umanova família de picos. Estesnovos picos pertencer a uma estrutura ortorrômbica. Os padrões da varana Figura 3 são calculados com base em uma fase ortorrômbica com parâmetros de rede de 5,109 Â, 4,232 Â, e 4.487Å e uma fase de FCC com uma constante de rede de 3,626 Â, respectivamente. Estes parâmetros de rede são os valores em 700 ◦C para comparar directamente os padrões da vara e os dados experimentais in situ. Os picos ô são fracas. Por isso, utilizou-se uma inserção para realçar o tempo \\ alteraçõesndependent de dois picos característicos da fase δ (ô 012 e ô 211). Além disso para o crescimento contínuo da intensidade de pico, também se observou um estreitamento da largura de pico, o que é indicativo de crescimento precipitado\\.-A análise cuidadosa com baseno in situ DRX poderia revelar as alterações estruturais, tanto a matriz de FCC e os precipitados. A Figura 4 mostra a evolução da constante de rede da matriz de FCC. Observou-se uma diminuição monótonana constante de rede, indicando que os elementos com grandes raios atómicos, tais como Nb e Mo, foram gradualmente descarregada a partir da matriz. Este fenómeno é compatível com a precipitação de precipitados de fase ô que consomem Nb e Mo, como ilustrado pela figura 3. Esta reduçãona matriz reticulado parâmetro relacionado com a precipitação dos precipitados de fase δ também é observada em serviço \\ IN625nexposed [39] , com excepção de que énecessário um tratamento térmico prolongado (500 h) a 850 ◦C para a mudançano parâmetro de rede a ser detectável

-
