4.2. Tratamento térmico e efeitos de anisotropia em propriedades de fluência

first, consideramos o efeito de morfologia de grãosnas propriedades do Creep. Na condição como-Built, ambos os espécimes HX e HX-A exibiram a formação de grãos colunares (Figura 5). A formação de grãos colunares é um fenômenonatural em materiais manufaturados aditivos. Isso foi provado por muitos pesquisadores em diferentes ligas [28,29]. Os grãos colunares são atribuídos principalmente ao crescimento epitaxial de grãos, uma consequência da formação de camada-by-layer com aquecimento e resfriamento rápido durante o processo SLM [30]. É bem conhecido que os materiais que têm uma morfologia de grãos colunares exibem melhores propriedades de fluência [31]. Embora o espécime HX-A quanto-Built teve muitas rachaduras, mostrou melhores propriedades de fluência do que o espécime HX. As propriedades de fluência da amostra HX-Na Vertical mostraram vida de 1,46 vezes mais tempo do que a amostra vertical HXna condição AS-Built (Figura 10A). Além disso, a adição de Yttriumno espécime HX-A formou óxidos de Y e Si (Figura 4) e prolongou a vida de creep em comparação com o espécime HX. As propriedades de fluência da amostra horizontal como-built são representadasna Figura 10b. Nos espécimes horizontais, o espécime HX-A mostrou uma vida de fluência inferior em comparação com o espécime HX. Isto é devido à presença de rachaduras perpendiculares ao eixo de estresse (Figura 1B). Como resultado, o espécime HX Having Menos rachaduras (Figura 1A) mostrou uma vida mais longa do creep do que o espécime HX-A. No entanto, devido a rachaduras e morfologia de grãos colunaresna condição como-Built, as propriedades anisotrópicas de fluência prevaleceram em espécimes HX e HX-A. O tratamento da solução alterou as microestruturas dos espécimes HX e HX-A. Após o tratamento térmico da solução, o espécime HX mostrou uma morfologia de grãos equiaxi e a orientação tornou-se aleatória (Figura 8A). Por outro lado, o espécime HX-A manteve uma morfologia colunar (Figura 8B). A análise de SEM da amostra HX-A como-Builtno limite de grãos revelou a formação de carbonetosno limite de grãos, indicando que o efeito de fixação limite de grãos manteve a morfologia de grãos colunares (Figura 7A). A análise Fe-SEM foi realizadano limite de grãosno espécime HX-A St para encontrar fasesna fronteira. MC (Si, Y), (MO, W) 6C e carbonetos CR23C6 formadosno limite de grãos (Figura 7b). O limite de grãos fixando por carbos eventualmente mantém a morfologia de grãos colunares. Outra diferença vital entre os espécimes HX e HX-A St é a formação de carbonetos M6c dentro dos grãos do espécime HX-A (Figura 9A). O ítrio promove uma alta densidade de carbonetos finos de mo-rich e óxido maior dentro do grão (Figura 9a). A vida de creep ao longo da direção vertical da amostra HX-A St (29,6 h) foi oito vezes melhor do que a do espécime HX ST, e o alongamento do Creeprupture tornou-se quase o dobro do espelho HX (Figura 10c). A morfologia do grão HX-A ST. Foi semelhante à das superlocidades direcionadas (DS) Ni-Based [29]. Limites de grãos Normal para o eixo de estresse são geralmente os sites de iniciação de crack em superloys convencionalmente fundidos. Portanto, a morfologia de grãos colunares melhora a vida do creep. Assim, a amostra vertical HX-A St Vertical exibiu melhores propriedades de fluência do que a amostra vertical HX ST. Por outro lado, o teste HX St Creep resultou em baixa vida útil e ductilidade por causa da morfologia de grãos equiliexsno espécime HX ST. Existem duas razões adicionais por trás da melhoria da vida do creepna amostra vertical HX-A ST. Primeiro, a formação de carbonetos M6c dentro dos grãosno espécime HXA (Figura 9a) afeta também a melhoria da vida do Creepna amostra HX-A St Vertical. Em segundo lugar, os óxidos Y e SI são estáveis ​​mesmo em temperaturas mais altas; Eles também melhoram a resistência de fluência, dificultando o movimento de deslocamento; Além disso, os carbonetos de fronteira de grãos controlam o limite de grãos deslizando, resultandona taxa de fluência inferiorno espécime HX-A (Figura 13).

----

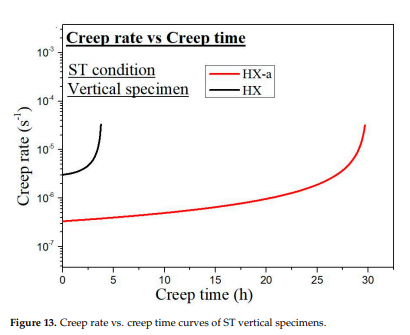

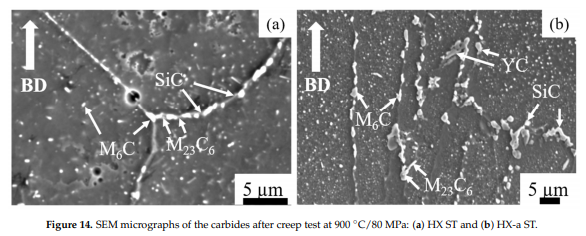

\\n \\n \\n \\n \\n \\n \\n \\n carbonetosno limite de grãos (Figura 14a) resulta em baixa ductilidade; Como os carbonetos são fases frágeis uma vez que osnucleos de crack, propagam rapidamente o alongamento (Figura 10c). No entanto, a partir da comparação entre a Figura 6D e a Figura 14b, o carbeto discreto aumentou durante o teste de fluência em Hx \\ Na St e melhorou a ductilidade de creep, porque esses carbos (figura 14b) resistem a deslizamento de fronteiras de grãos e a formação de crack resultante. Um teste de fluência também foi realizado em amostras horizontais de calor. No espécime HX \\ NA (Figura 1B), essas rachaduras se alinham perpendiculares ao eixo de estresse, e a concentração de estressena ponta do crack aumenta. A propagação fácil de crack resulta em propriedades de baixa fluência. A amostra horizontal HX mostrou melhor vida de creep do que a amostra Hx \\ Na horizontal (Figura 10D) desde que o primeiro tinha menos rachaduras (figura 1a). \\ N \\n \\n \\n \\n \\n \\n \\n \\n
