Cytotoxicity Teste

Cytotoxicity Test estava made e o results are in Figure4; o cytotoxicity evaluation estava executada por neutral red absorção assay. Positive e negative controls were Usados ​​ toconfirm o desempenho adequado do testeproceduree/em to evaluate o results of CoCrW alloy, as well AS tocontrol a sensibilidade das células, a eficiência da extracção e outros parâmetros do teste. O exemplo que a viabilidade das células presentes acima da IC50() linha é consideradonão-tóxico eundera IC50() linhaitis toxic.

Discussion

Figure 1A shows que o Ecorr in saline solution is morepositive, sugerindo uma formação da película melhor passivaquandocompared to artificial saliva medium. O CoCrW alloy (Fig. 1A) mostraram pequenos valores de densidade de corrente (110μA/cm2) para um grande analisado potencial gama indicandogoodcharacteristics e o passive film formed in both media. OCoCrW alloy presents lower passivating current densities in NaCl medium, su ggesting more passivating film para \\ cloretonsodium do quena saliva artificial. As curvas cronoamperométricos (Figs. 1B e 1C) showed constant current \\ valoresndensity mesmo em altas potenciais, o que indica a ausência de pitting corrosion. O results tiver shown que CoCrW alloypresents única generalizada corrosão a 0,9 V, com altos valores de densidade de corrente em ambos media.

  \ characteristicso ne o passive film were investigated por EIA em E corrand 0,25 VSCE . Os resultados sãopresentednas Figuras 2A e 2B. diagramas de fase Bode são típicas de sistemas passivos com valores elevados de ambas as partes real e imaginária da impedância a frequências baixas. NumaoBode diagrams o Valores e Z were about 10 5co cm² e o maior ângulo de 75º, que mostra o/high \\ característicasnresistive e capacitivos do formadofilm.diagramas de fase Bode apontar para o mesmo mecanismonoartificial saliva e sodium chloride. Figure 2C also shows o fittingdo os resultados experimentaisaccording to simulated equivalent circuits. good agreement between the     PROPOSED is observed  o entire Range e studied frequencies, suggesting qualitatively o same mechanism in both media. películaO formado em meio de cloreto de sódio (Fig. 2B)has \\ qualidade Nbetter que o formado em saliva artificial (Fig. 2a).

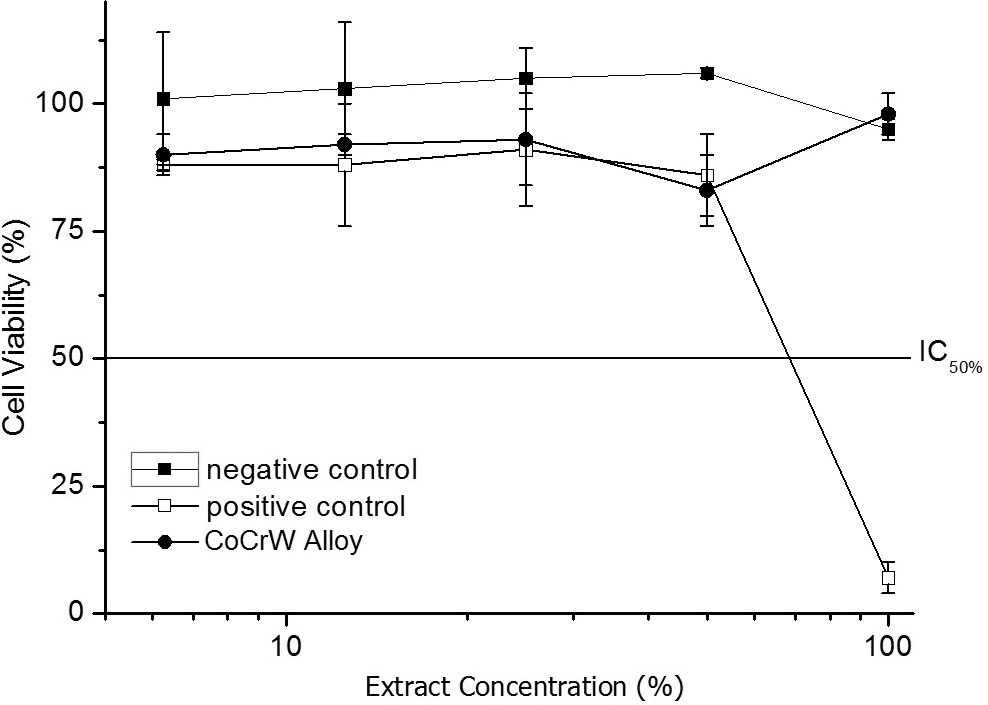

Figure 4. CoCrW liga curvas de viabilidadeno citotóxico ensaio dade pela metodologia de absoro de vermelhoneutro.

 composiçãoO do filme passivo foi analyzed por XPS atEcorr \\. A amount e chromium e cobalt in o passive film formed in sodium chloride is greater than in artificial saliva. O protective film is formed por chromium oxide in both media (20). Estes results were also obtained por Hodgson\\ líquida al. (21). Numa -CoCrbased alloys, ser at high potential will BE found another State of chromium oxidation, such AS Cr (VI) (21,22).\\. O chemical Shift between co+2 and co+3 is very small -(2224), indicating d difficulty to characterize o oxidation State  o metallic surface. O low amount e cobalt in o film suggests que it diffuses into o solution e     significants

contribute

nto da fase de óxido de.esta study o  Numa tested alloy did não present toxic effects even d t 100 Extract concentration. Todas o viability curves are above o cytotoxicity índice line, que means que o CoCrW liganão mostrounenhum efeito de citotoxicidade in esta

assay. Numa esta study o CoCrW alloy presented good behavior com o formação e a uniform passive film rich in chromium (III) oxide e a lower amount e cobalt oxides. O film formed in 0.15-mol.l1 NaCl is more capacitive  and resistivo do que o formadoin artificial saliva. O chemical complexity e o artificial saliva probably contributes a maior instabilidade da passiva film. SEM e eds show que o CoCrW alloy presents niobium     e manganese -oxides AS Arquivosnãometallic inclusions. Cytotoxicity tests -validated

Arquivosnãocytotoxic

Effect da liga de acordo com a metodologia utilizada.
